Siemens - Stations Météo

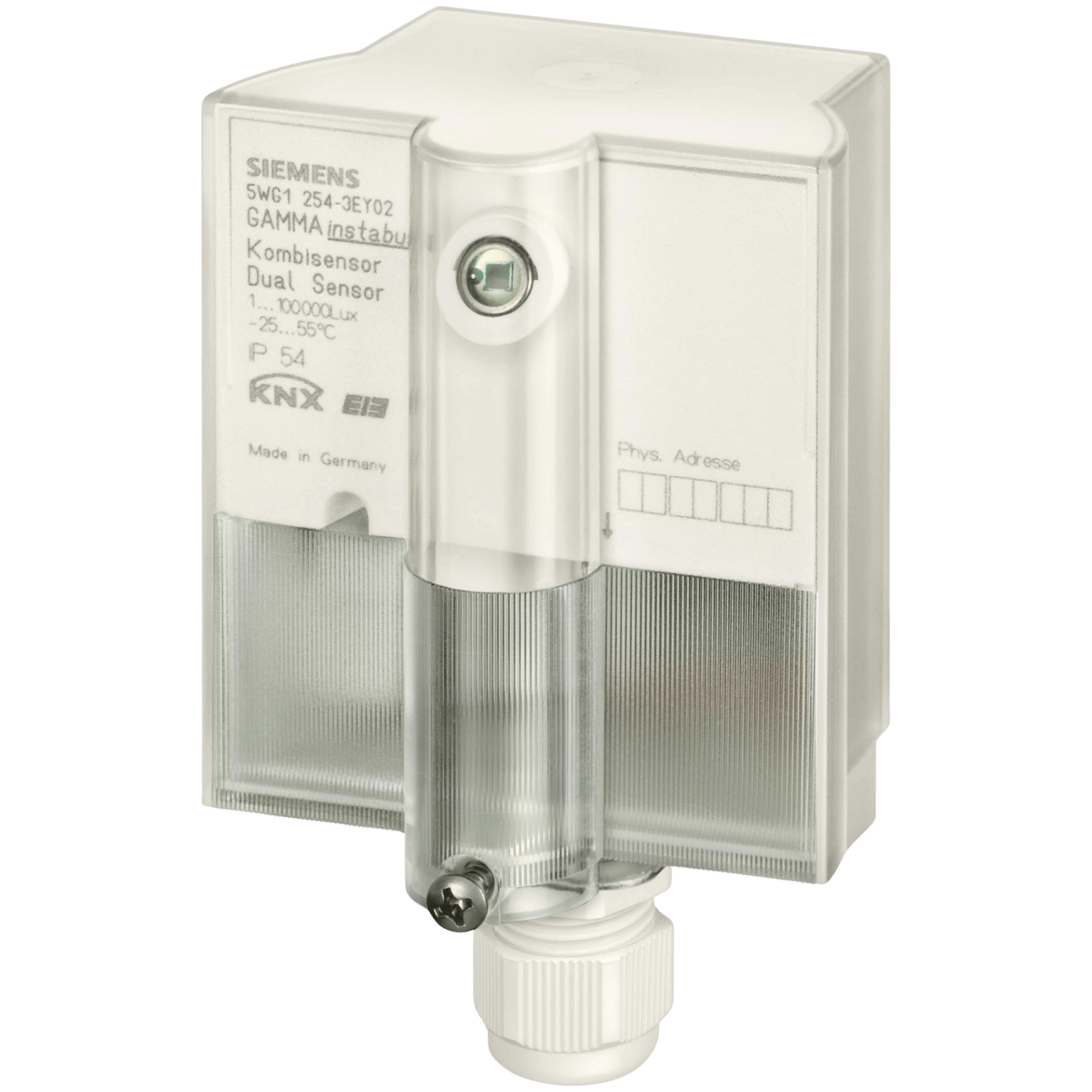

AP 254/02

• Mesure de la luminosité et de la température, commande de la protection solaire et de l'éclairage
• Pour la détection et la transmission de la luminosité et de la température
• Plage de mesure des températures : -25 °C...+55 °C
• Plage de mesure de la luminosité : 1 Lux... 100kLux
• Angle de détection : horizontale : -60°...+60°, verticale : -35°...+66,5°
• Pour la commande d'interrupteurs, de variations et d'actionneurs pour volets/stores, en fonction de la luminosité ambiante et/ou de la température ambiante
• Un canal de la protection solaire pour la commande automatique de l'équipement de la protection solaire, avec
• Démarrage et arrêt de l'automatisation au moyen d'un objet ou d'un seuil de crépuscule
• Jusqu'à trois seuils de luminosité pour déterminer la hauteur et la position des volets/stores ou des volets roulants
• Apprentissage facultatif des seuils de crépuscule et de luminosité au moyen d'une installation d'apprentissage
• Objet de blocage pour la désactivation temporaire de la fonction de canal de la protection solaire
• Jusqu'à quatre canaux universaux pour la commande d'interrupteurs, de variations et d'actionneurs pour volets/stores, en fonction de la luminosité et/ou de la température ambiantes. Disponible facultativement avec :
• Commutateurs à valeur de seuil pour la luminosité
• Commutateurs à valeur de seuil pour la température
• Commutateurs à valeur de seuil avec une combinaison logique de luminosité et de température
• Apprentissage facultatif du seuil de luminosité pour chaque canal universel au moyen d'une installation d'apprentissage associée
• Option de désactivation pour chaque canal universel au moyen d'un objet de blocage associé (1 bit)
• Deuxième objet facultatif pour la transmission d'un deuxième télégramme sur le respect des conditions de valeur seuil
• Électronique alimentée par bus
• Coupleurs de bus intégrés
• Raccordement du bus par borne de bus
• Montage en surface
• Indice de protection : IP54

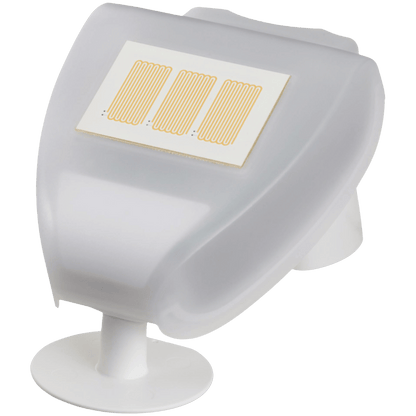

AP 257/22

• Enregistrement et transmission de la vitesse du vent max. et de la température extérieure min./max. chaque jour
• Calcul et transmission des données d'angle (azimut et élévation) pour la position actuelle du soleil
• Modules de commande volets/stores intégrés : 8 façades contrôlables

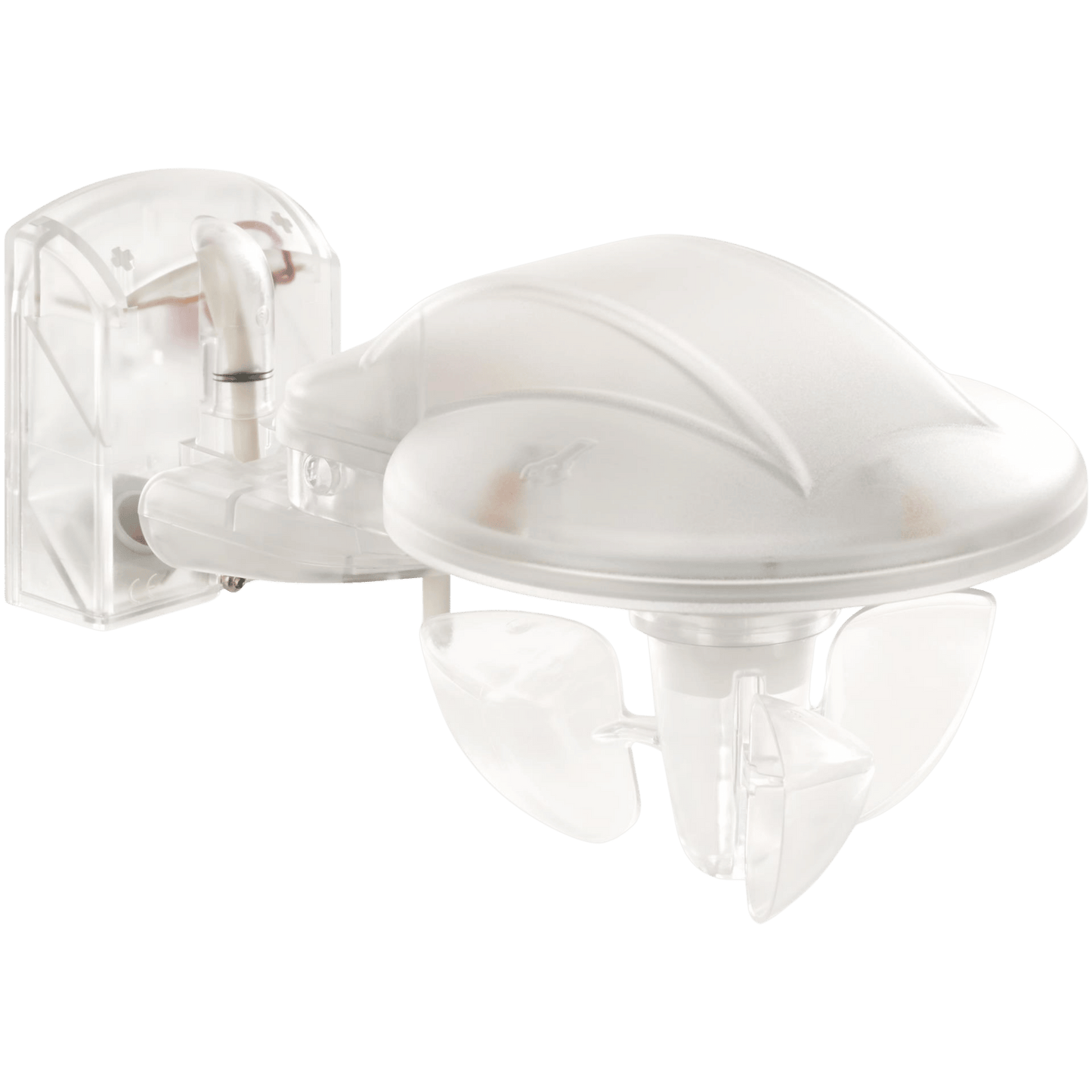

AP 257/51

• Capteur pour la mesure de la vitesse du vent, plage de mesure 2-30 m/s
• Trois capteurs de luminosité indépendants, plage de mesure 1-100 k Lux
• Prise en compte d'un maximum de deux capteurs de luminosité externes
• Sonde de température extérieure, plage de mesure -3...+60 °C
• Transmission de toutes les lectures de mesure via le bus
• Surveillance de toutes les lectures de mesure
• Prise en compte de l'alignement de jusqu'à 3 façades et activation/désactivation automatique de la protection solaire d'une façade pendant le temps où le soleil brille sur cette façade respective
• Alarme de sécurité pour la désactivation de la protection solaire, déclenchée par un objet de sécurité externe ou par des opérations ET/OU logiques des données météorologiques mesurées
• 4 commutateurs à valeur de seuil, indépendants des données météorologiques, chacun avec 2 objets de sortie
• 6 opérations logiques AND, OR ou XOR, indépendamment des données météorologiques, de respectivement jusqu'à 4 objets d'entrée et chacun avec 2 objets de sortie
• Coupleur de bus intégré par raccordement, raccordement du bus via bloc de borne de bus
• En tant qu'unité compacte pour montage sur mât ou mural, y compris les fixations de mât pour les diamètres de 48-60 mm

AP 257/61

• Capteur pour la mesure de la vitesse du vent, plage de mesure 2-30 m/s
• Trois capteurs de luminosité indépendants, plage de mesure 1-100 000 Lux
• Prise en compte d'un maximum de deux capteurs de luminosité externes
• Sonde de température extérieure, plage de mesure -3...+60 °C
• Capteur de précipitation chauffé
• Transmission de la date et de l'heure via le bus
• Transmission de la position GPS via le bus
• Transmission de toutes les lectures de mesure via le bus
• Surveillance de toutes les lectures de mesure
• Saisie de l'emplacement géographique du site d'installation par la saisie de la longitude et de la latitude ou détection automatique par GPS
• Calcul et transmission des données d'angle (azimut et élévation) pour la position actuelle du soleil
• Prise en compte de l'alignement de jusqu'à 8 façades et activation/désactivation automatique de la protection solaire d'une façade pendant le temps où le soleil brille sur cette façade respective
• Commande de la position des lames de store pour la protection solaire, de sorte qu'il n'y ait pas d'ensoleillement direct, mais que la lumière du jour soit aussi diffuse que possible dans la pièce
• Alarme de sécurité pour la désactivation de la protection solaire, déclenchée par un objet de sécurité externe ou par des opérations ET/OU logiques des données météorologiques mesurées
• 4 commutateurs à valeur de seuil, indépendants des données météorologiques, chacun avec 2 objets de sortie
• 6 opérations logiques AND, OR ou XOR, indépendamment des données météorologiques, de respectivement jusqu'à 4 objets d'entrée et chacun avec 2 objets de sortie
• Alimentation externe du chauffage du capteur de précipitation par 24 V CC, 210 mA
• Alimentation de l'alimentation auxiliaire supplémentaire par la paire torsadée blanc/jaune du câble bus
• Coupleur de bus intégré par raccordement, raccordement du bus via bloc de borne de bus
• Unité compacte pour montage sur mât ou mural, y compris les fixations de mât pour les diamètres de 48-60 mm
