Siemens - Actionneurs de Commutation - Encastré
UP 511S32
- One relay contact per output
- Rated contact operating voltage: AC 230 V
- Rated contact frequency: 50/60 Hz
- Rated contact current: 16 A
- Screw terminals for connection of untreated single-core conductors, stranded without conductor sleeve 0.5 to 4 mm², stranded with conductor sleeve 0.5 to 2.5 mm²
- 3 binary inputs for potential-free contacts, determination of switching status via voltage generated in the device
- Poll voltage of the inputs: approx. 5 V
- Max. 10 m length of connecting cables, preferably J-Y(St)Y, pre-assembled YY6x0.6
- Bus-powered electronics
- Integrated bus coupling unit
- Mounting in appliance boxes according to DIN 49073 or in mounting case M 592/01 (accessories)
RL 512/23
- Un contact de relais en tant qu'élément de commutation
- Électronique alimentée par bus
- Coupleur de bus intégré par raccordement, raccordement du bus via bloc de borne de bus
- Type de protection : IP 20
- Tension nominale de contact 230 V CC
- Fréquence nominale de contact : 50/60 Hz
- Courant nominal de contact 16 AX/20 A
- Bornes sans vis pour le raccordement et le câblage traversant de conducteurs monoconducteurs, torsadés ou multiconducteurs non traités, 0,5...2,5 mm 2
- Pour montage dans le boîtier du module d'automatisation AP 118 ou dans le coffret d'autonomisation AP 641

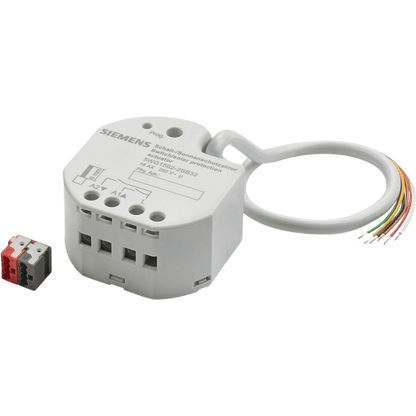

UP 562S32
- One relay contact per output
- Rated contact operating voltage: AC 230 V
- Rated contact frequency: 50/60 Hz
- Rated contact current: ∑ 16 A
- Screw terminals for connection of untreated single-core conductors, stranded without conductor sleeve 0.5 to 4 mm², stranded with conductor sleeve 0.5 to 2.5 mm²
- 3 binary inputs for potential-free contacts, determination of switching status via voltage generated in the device
- Poll voltage of the inputs: approx. 5 V
- Max. 10 m length of connecting cables, preferably J-Y(St)Y, pre-assembled YY6x0.6
- Bus-powered electronics
- Integrated bus coupling unit
- Mounting in appliance boxes according to DIN 49073 or in mounting case M 592/01 (accessories)
UP 510/03
- Tension nominale de contact 230 V CC
- 2 contacts de relais flottants
- Courant nominal de contact 10 A
- Bornes sans vis pour le raccordement et le câblage traversant de conducteurs monoconducteurs, torsadés ou multiconducteurs non traités, 0,5...2,5 mm²
- Électronique alimentée par bus
- Coupleurs de bus intégrés, raccordement du bus par borne de bus
- Pour insertion dans un commutateur encastré et les boîtiers électriques de 60 mm de diamètre et 60 mm de profondeur
UP 510/13
- Tension nominale de contact 230 V CC
- 2 contacts de relais flottants
- Courant nominal de contact 10 A
- Bornes sans vis pour le raccordement et le câblage traversant de conducteurs monoconducteurs, torsadés ou multiconducteurs non traités, 0,5...2,5 mm²
- Électronique alimentée par bus
- Coupleurs de bus intégrés, raccordement du bus par borne de bus
- Pour insertion dans un commutateur encastré et les boîtiers électriques de 60 mm de diamètre et 60 mm de profondeur

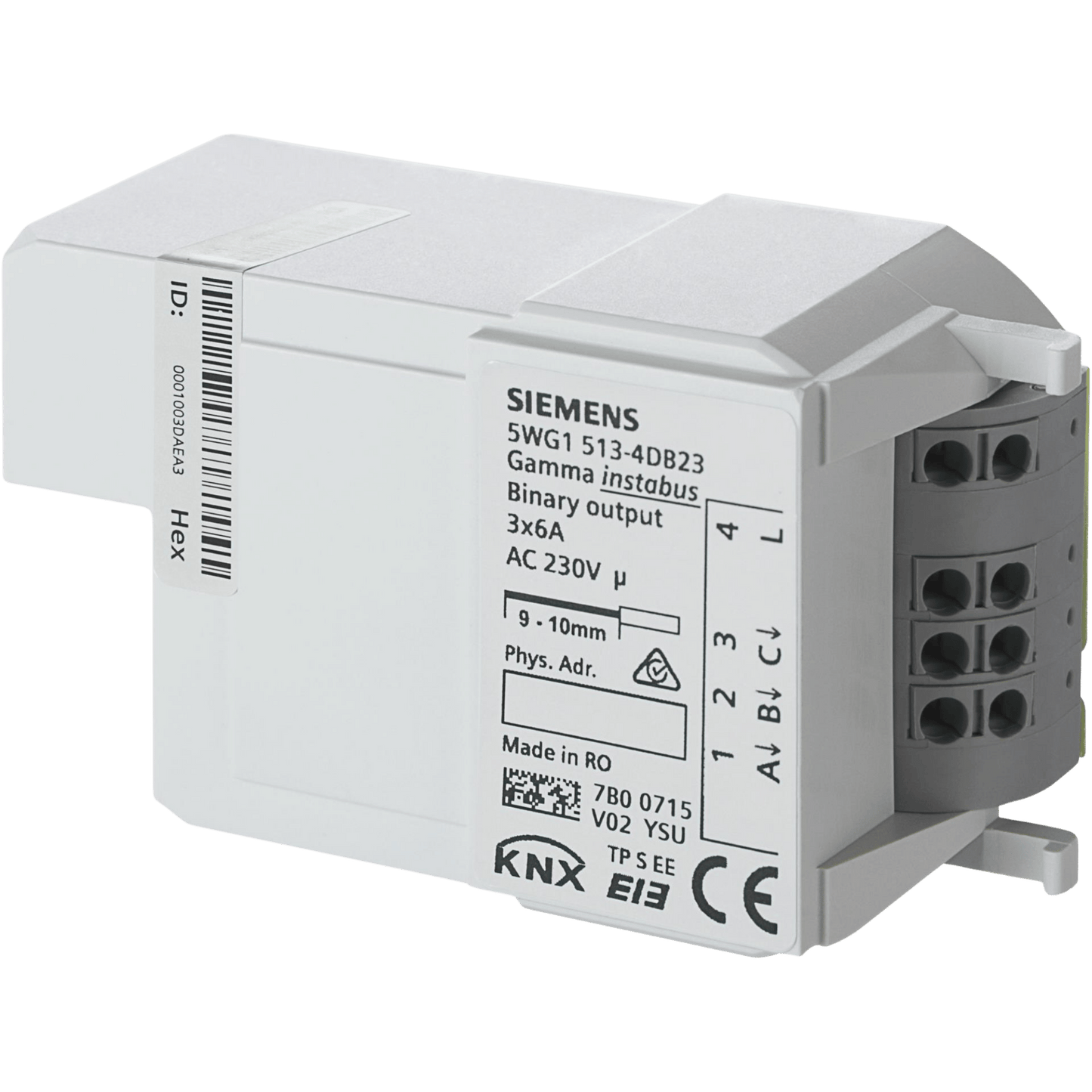

RL 513D23
- 3 contacts de relais flottants
- Un contact de relais par sortie comme élément de commutation
- Courant de contact nominal selon la norme DIN EN 60669-1 : 6 A (charge résistive)
- Électronique alimentée par bus
- Coupleur de bus intégré, raccordement du bus via bloc de borne de bus
- Type de protection : IP 20
- Tension d'alimentation nominale de contact 230 V~
- Fréquence nominale de contact : 50/60 Hz
- Bornes sans vis pour le raccordement et le câblage traversant de conducteurs monoconducteurs, torsadés ou multiconducteurs non traités, 0,5...2,5 mm 2
- Pour montage dans le boîtier du module d'automatisation AP 118 ou dans le coffret d'autonomisation AP 641
