Siemens - Actionneurs Combinés - Sorties + Entrées

N 502/02

• 8 entrées 12...230 Vca/cc
• 8 sorties relais
• Tension de contact assignée 230 Vca
• Courant de contact assigné 16 A, cos phi = 1
• Alimentation en tension de l'électronique par bloc-secteur intégré, 230 Vca
• Commande pour commuter entre fonctionnement par bus et fonctionnement direct
• LED jaune indiquant l'activation du fonctionnement direct
• Une touche par sortie pour régler la sortie en fonctionnement direct via fonction Commutation, avec appui bref, basculement du mode de fonctionnement de la sortie entre relais à impulsion et relais tout-ou-rien temporisé grâce à un appui prolongé
• 1 LED rouge par sortie pour affichage de l'état de commutation
• 1 LED rouge par entrée pour affichage de l'état de signalisation
• Préréglage usine pour commande directe des sorties par action sur les entrées
• Fonctions sélectionnable par entrée via ETS:
• Etat de commutation, envoi de valeur binaire
• Commutation sur front, appui court/long
• Variation, commande de protection solaire, commande de groupe sur 1 touche
• Scénarios 1 bit/8 bits
• Envoi de valeur sur front, appui court/long 8 bits/16 bits
• Envoi de valeur sur front 16-bit avec virgule flottante
• Fonctions sélectionnable par paire d'entrée via ETS
• Variation avec télégramme de stop ou avec envoi cyclique sur 2 touches
• Commande de protection solaire sur 2 touches
• Objet de blocage par entrée
• Envoi des objets d'entrée après modification ou de manière cyclique
• Paramétrage des sorties individuellement, ou de façon identique
• Fonctions temporelles:
• Temporisation au déclenchement et à l'enclenchement
• Mode minuterie (cage d'escalier)
• Mode nuit (éclairage de paroi)
• Avertissement avant coupure
• Fonctions logiques:
• Fonction ET
• Fonction OU
• Possibilité de définir l'état repos de chaque canal (No ou Nf)
• Objet d'état par canal
• Commande de scénario 8 bits intégrée, 8 scénarios par canal
• Comportement paramétrables en cas de retour tension secteur
• Coupleur de bus intégré, raccordement du bus par bornier
• Appareil modulaire pour montage sur profilé support TH35 DIN EN 60715

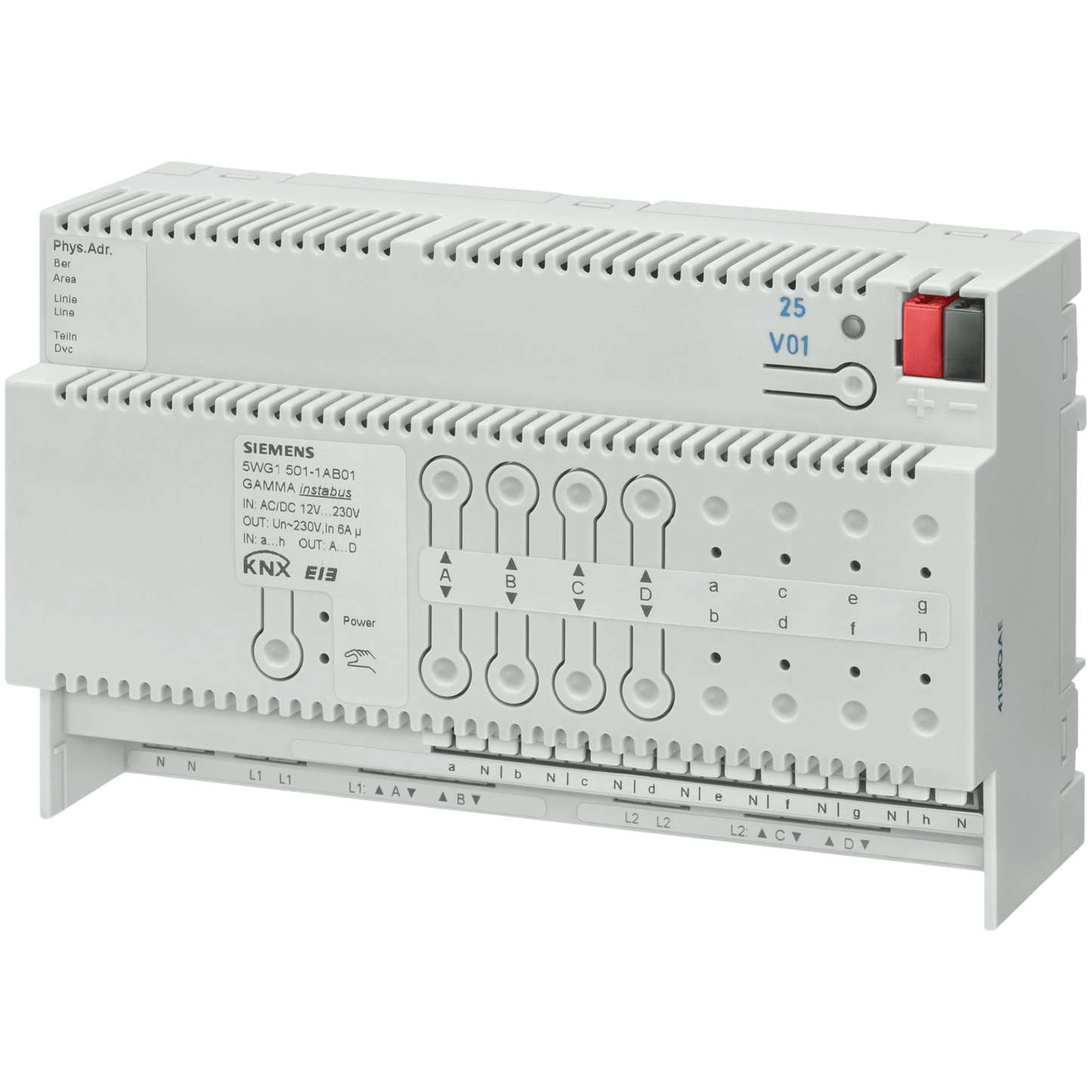

N 501/01

• Pour commande séparée par canal d'un moteur de store, de porte ou de fenêtre avec moteur courant alternatif 230 Vca
• 8 entrées 12...230 Vca/cc
• 8 sorties relais interverrouillées, pour commande de 4 entrainements de protection solaire 230Vca
• Tension de contact assignée 230 Vca
• Courant de contact assigné 6 A, cos phi = 1
• Préréglage usine pour commande directe des sorties par action sur les entrées
• LED par entrée pour indication d'état
• Fonctions sélectionnable par entrée via ETS:
• Etat de commutation, envoi de valeur binaire
• Commutation sur front, appui court/long
• Variation, commande de protection solaire, commande de groupe sur 1 touche
• Scénarios 1 bit/8 bits
• Envoi de valeur sur front, appui court/long 8 bits/16 bits
• Envoi de valeur sur front 16-bit avec virgule flottante
• Fonctions sélectionnable par paire d'entrée via ETS
• Variation avec télégramme de stop ou avec envoi cyclique sur 2 touches
• Commande de protection solaire sur 2 touches
• Objet de blocage pour chaque entrée
• Touches en facade pour commande locale de la protection solaire (mode direct)
• Configuration des canaux de sortie individuellement ou globale
• Objet de communication par canal pour positionnement du store en fin de course ou pour arrêt et ajustement des lamelles par pas
• Objet de communication pour positionnement du store et des lamelles via pourcentage
• Mémorisation et rappel de 2 positions de stores et lamelles par canal
• Intégration de chaque canal dans des scénarios 8 bits, 8 scénarios par canal
• Objet "soleil" pour commande de la protection solaire via une station météo (suivi de la trajectoire solaire, ou de l'ombre portée)
• Mode automatique (commande centralisée) ou manuel (prioritaire sur mode automatique)
• Fonction Alarme: positionnement en position de protection, verrouillée tant que la condition d'alarme est présente
• Fonction de verrouillage central (ex: pour le nettoyage des stores extérieurs)
• Objet d'état pour chaque canal, sur interrogation ou envoi automatique, de la position de la protection solaire et des lamelles, en pourcentage
• Coupleur de bus intégré
• Raccordement au bus via bornier
• Appareil modulaire pour montage sur profilé support EN 60715-TH35-7,5
