Siemens - Accessoires KNX - RailDIN

N 140/13

Avec raccordement du bus à la ligne via un système de contact pour le rail de données et à la ligne principale via une borne de bus

N 148/23

• For communication between KNX devices and PCs or other devices with Ethernet (10BaseT or 100BaseT) interface, for remote access to an KNX installation
• Uses the KNXnet/IP protocol or secured access and data transmission via KNXnet/IP Secure
• Up to five KNXnet/IP Tunneling connections for parallel bus access by ETS and further PC software
• Assignment of the network parameters by the installer using ETS, automatically by a DHCP server in the network
• 5 LEDs for display of availibility, KNX communication and IP communication
• Electronics powered via “Power over Ethernet” according to IEEE 802.3af or alternatively by an external safety extra low voltage power supply for AC/DC 24V
• Pluggable terminal block for connection of external power supply unit (not included)
• Ethernet connection via RJ45 socket
• Housing: plastic, color RAL 7035 (light grey), N-system
• DIN rail mounted device for mounting on rail TH35 according to DIN EN 60715
• Type of protection: IP 20

N 148/12

• Compatible avec USB 2.0 et USB 3.0
• Pour un accès isolé à la ligne de bus via la prise USB intégrée (type B)
• Pour la connexion d'un PC pour l'adressage, le paramétrage, la visualisation, la connexion et le diagnostic de dispositifs bus
• Accès à tous les dispositifs bus dans l'ensemble du système de bus
• Prise en charge des télégrammes de bus avec jusqu'à 64 octets de long
• Alimentation par la ligne de bus et par USB via le PC connecté
• Coupleur de bus intégré, raccordement du bus par un système de contact avec le rail de données et parallélisme sur la borne de bus
• Transmission à la vitesse USB 2.0 (max. 12 Mbit/s) entre le PC et l'interface USB
• Dispositif d'installation modulaire pour montage sur rail de montage selon la norme DIN EN 60715 TH35

S 190/01

• Pour la protection des appareils sur le bus contre les surtensions
• Pour insertion sur un appareil du bus à la place de la borne de bus 193‚ ou raccordement direct sur une borne de bus
• Pour évacuer les surtensions via le conducteur de terre jaune/vert sur le prochain point de mise à la terre
• 2 connecteurs (1 mm ∅) pour montage sur appareil de bus
• 2 fils pleins (Ø 0‚8 mm) pour raccordement à une borne de bus
• Un fil plein (Ø 0‚75 mm) pour dérivation de la surtension
• Tension nominale 24 V CC
• Courant nominal 6 A
• Pic de courant de décharge 5 kA
• Niveau de protection 350 V

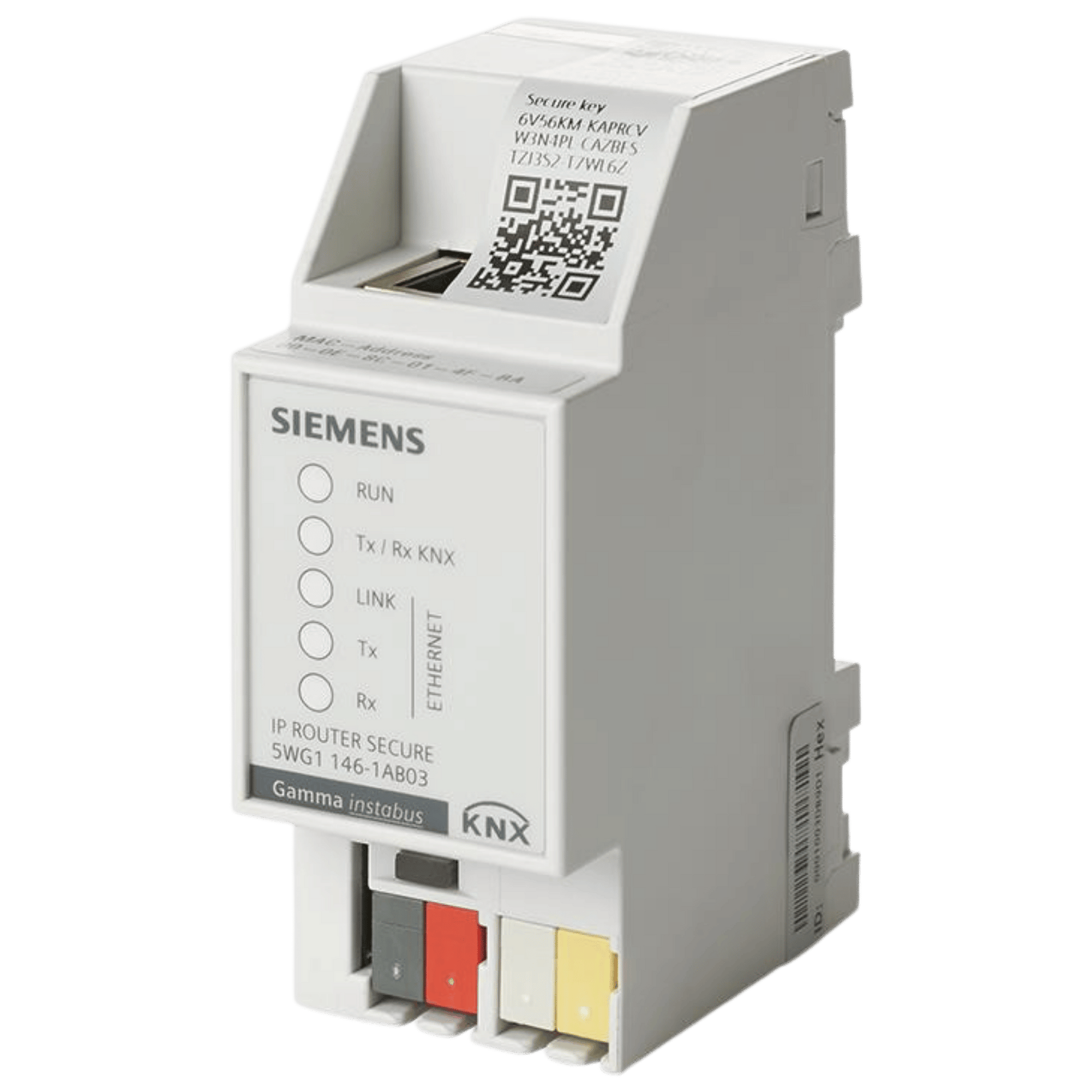

N 146/03

• For interconnection of bus lines or bus areas via a fast data network (Ethernet 10BaseT or 100BaseT) with Internet Protocol (IP)
• To be used as line, area and system coupler
• Uses the KNXnet/IP protocol or secured access and data transmission via KNXnet/IP Secure
• Up to five KNXnet/IP Tunneling connections for parallel bus access by ETS and further PC software
• Assignment of the network parameters by the installer using ETS, automatically by a DHCP server in the network
• 5 LEDs for display of availibility, KNX communication and IP communication
• Electronics powered via “Power over Ethernet” according to IEEE 802.3af or alternatively by an external safety extra low voltage power supply for AC/DC 24 V
• Pluggable terminal block for connection of external power supply unit (not included)
• Ethernet connection via RJ45 socket
• Housing: plastic, color RAL 7035 (light grey), N-system
• DIN rail mounted device for mounting on rail TH35 according to DIN EN 60715
• Type of protection: IP 20
