Ekinex - Séries Signum 20venti 71 FF - Prise Schuko

Créer un compte

La prise Schuko Ekinex® EK-PWS-DE est une prise d'alimentation murale 2P+E 16A 250V~ au standard allemand/européen (type F), conçue pour s'intégrer dans les plaques des séries Signum, 20venti, 71 et FF. Sa version avec USB (EK-PWS-DE-USB) intègre en plus un bloc d'alimentation avec port USB-A et USB-C pour la recharge des smartphones, tablettes et appareils électroniques, sans adaptateur secteur supplémentaire.

Dans un projet domotique KNX, les prises électriques sont souvent le parent pauvre de l'appareillage — des modules fonctionnels mais rarement pensés dans la cohérence esthétique globale. Ekinex rompt avec cette logique : les prises Schuko sont dimensionnées au format 55x55 mm standard de la gamme, et s'intègrent dans exactement les mêmes plaques que les boutons-poussoirs KNX, les thermostats et les modules multimédia. Le résultat est une homogénéité visuelle parfaite sur l'ensemble du mur, de la prise la plus banale au bouton de scène le plus sophistiqué.

EK-PWS-DE — Prise Schuko standard

La prise EK-PWS-DE est un appareil 2P+T 16A 250V~ de type E/F (Schuko), avec contacts protégés par volets de sécurité — une exigence de plus en plus fréquente dans les hôtels accueillant des familles et dans les espaces accessibles aux enfants. Elle se raccorde sur bornes à ressort, permettant un câblage rapide de câbles de section 1,5 à 2,5 mm². Sa profondeur de montage minimale est de 40 mm, compatible avec les boîtes d'encastrement standard.

EK-PWS-DE-USB — Prise Schuko avec USB-A et USB-C

La version USB intègre un chargeur double port USB-A + USB-C directement dans le corps de la prise. Les caractéristiques de charge sont :

  • USB-A : 2,4A / 12W (charge rapide smartphone)
  • USB-C : 3,0A / 15W (charge rapide compatible la plupart des smartphones et tablettes)
  • Total max : 17W pour la recharge simultanée de deux appareils
  • Alimentation en veille : ≤ 50 mW (très faible consommation standby)
  • Efficacité énergétique : 83%

Elle se raccorde sur bornes à vis (contrairement à la version standard à ressort) en raison du module de charge intégré. La connexion USB-C est de plus en plus plébiscitée pour les hôtels accueillant une clientèle internationale — c'est le connecteur universel qui s'impose sur les nouveaux appareils MacBook, iPad, smartphones Android et iPhone 15+.

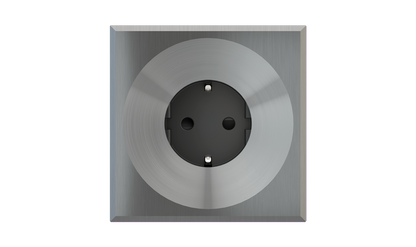

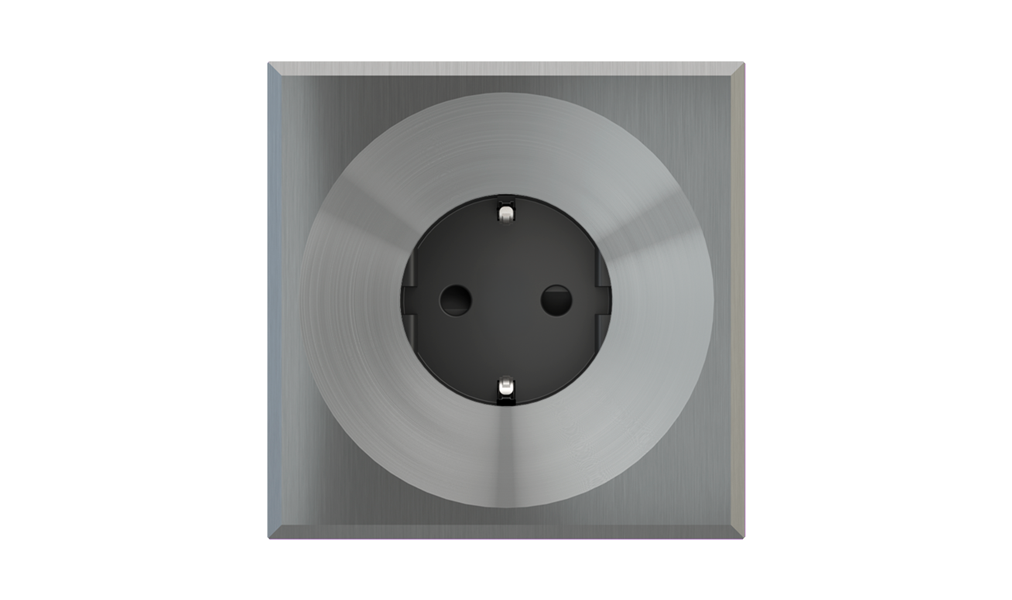

EK-PWT-DE — Module civil pour plaque carrée (fenêtre 45x45 mm)

Version réduite au format 45x45 mm pour les plaques magnétiques Proxima et ERA qui utilisent des fenêtres 45x45 mm au lieu des 55x55 mm standard. Idéale pour les installations Proxima où l'on souhaite intégrer une prise dans la plaque magnétique aux côtés d'un bouton-poussoir.

Compatibilité et montage

Les prises EK-PWS-DE et EK-PWS-DE-USB s'installent dans toutes les plaques Ekinex avec fenêtre 55x55 mm — séries Signum, 20venti, 71, FF, en versions Deep, Surface et NF. Elles nécessitent un cadre adapté (Form ou Flank) ou peuvent être montées sans cadre en version NF. La plaque et le cadre éventuel sont à commander séparément selon la finition souhaitée.

Applications

  • Hôtellerie : prises de chambre à volets de sécurité, version USB pour la recharge des appareils clients sans adaptateur
  • Résidentiel : prises intégrées harmonieusement dans les plaques KNX existantes
  • Tertiaire : prises de bureau avec USB pour les postes de travail sans bloc multiprises encombrant
  • Espaces communs : bornes de recharge discrètes intégrées dans les murs de halls, salons et restaurants

Caractéristiques techniques

  • Standard : 2P+T 16A 250V~ type E/F (Schuko)
  • Fréquence réseau : 50/60 Hz
  • Section câble acceptée : 1,5 à 2,5 mm²
  • Connexion : bornes à ressort (EK-PWS-DE) / bornes à vis (EK-PWS-DE-USB)
  • USB-A : 2,4A / 12W — USB-C : 3,0A / 15W (EK-PWS-DE-USB uniquement)
  • Contacts protégés par volets de sécurité
  • Profondeur de montage minimale : 40 mm
  • Dimensions : 71x71x42,7 mm
  • Degré de protection : IP20
  • Température de fonctionnement : -10°C / +40°C

Fonctions / Caractéristiques

  • Prise 2P+T 16A 250V~ type Schuko avec volets de sécurité
  • Format 55x55 mm — compatible toutes plaques Ekinex (séries FF, 71, 20venti, Signum)
  • Version USB : double port USB-A 12W + USB-C 15W intégrés
  • Version 45x45 mm (EK-PWT-DE) pour plaques Proxima et ERA
  • Connexion rapide bornes à ressort (standard) ou bornes à vis (USB)
  • Intégration homogène avec boutons KNX dans la même plaque

Fiche Technique :
