La prise française Ekinex® EK-PWS-FR est une prise d'alimentation murale 2P+T 16A 250V~ au standard français/belge (type E), conçue pour s'intégrer harmonieusement dans les plaques des séries Signum, 20venti, 71 et FF. Sa version USB (EK-PWS-FR-USB) ajoute un double port USB-A et USB-C pour la recharge des appareils électroniques sans chargeur supplémentaire.

La norme française type E est la plus répandue en France, Belgique, Pologne et dans plusieurs pays africains et d'Asie du Sud-Est. Elle se distingue de la prise Schuko par la présence d'une broche de terre mâle sur la prise femelle murale, caractéristique qui en fait un standard à part entière. Les prises Ekinex EK-PWS-FR respectent scrupuleusement la norme NF C 61-314, avec contacts protégés par volets de sécurité.

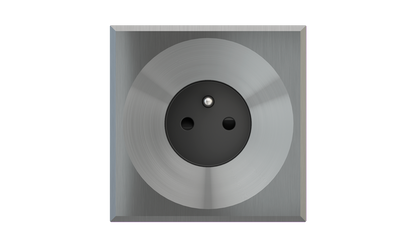

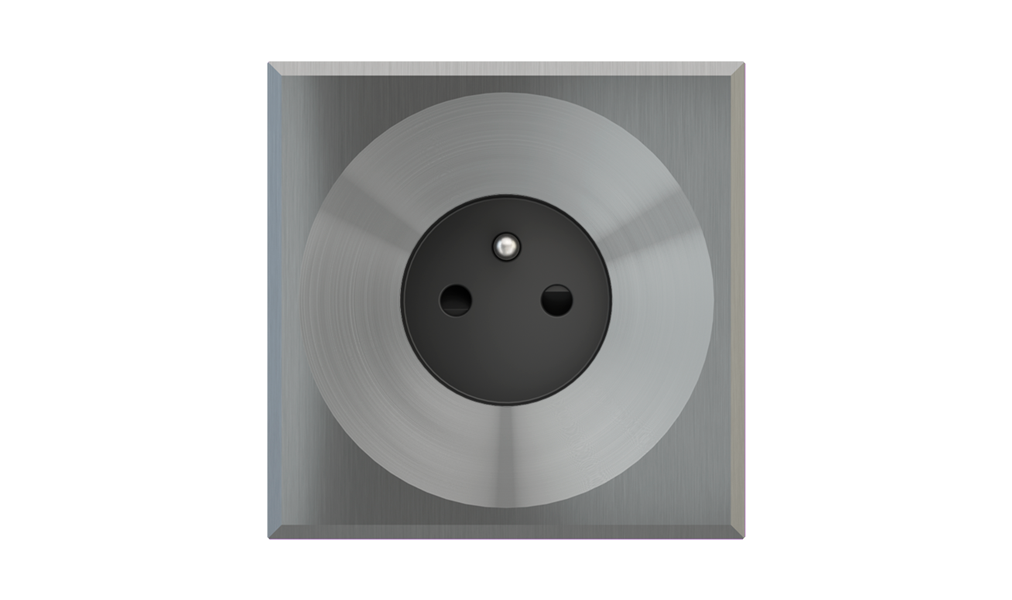

EK-PWS-FR — Prise standard française

La prise EK-PWS-FR est un appareil 2P+T 16A 250V~ de type E (standard français/belge), avec volets de protection sur les contacts — obligatoires dans les nouvelles installations depuis la norme NF C 15-100 révisée. Elle se raccorde sur bornes à ressort (câble 1,5 à 2,5 mm²), ce qui accélère la mise en service sur les chantiers en volume. Profondeur de montage minimale : 40 mm.

EK-PWS-FR-USB — Prise française avec USB-A et USB-C

La version USB intègre un chargeur double port directement dans le corps de la prise :

  • USB-A : 2,4A / 12W — charge rapide smartphones et appareils courants
  • USB-C : 3,0A / 15W — charge rapide iPhones, MacBook, smartphones Android récents
  • Puissance totale max : 17W en charge simultanée
  • Consommation veille : ≤ 50 mW
  • Efficacité énergétique : 83%

Elle se raccorde sur bornes à vis. La connexion USB-C est particulièrement appréciée dans l'hôtellerie internationale et les bureaux modernes : c'est le connecteur universel des ordinateurs portables récents (MacBook depuis 2015, Dell XPS, HP EliteBook), des tablettes (iPad USB-C) et des smartphones (iPhone 15+, tous Android depuis 2022).

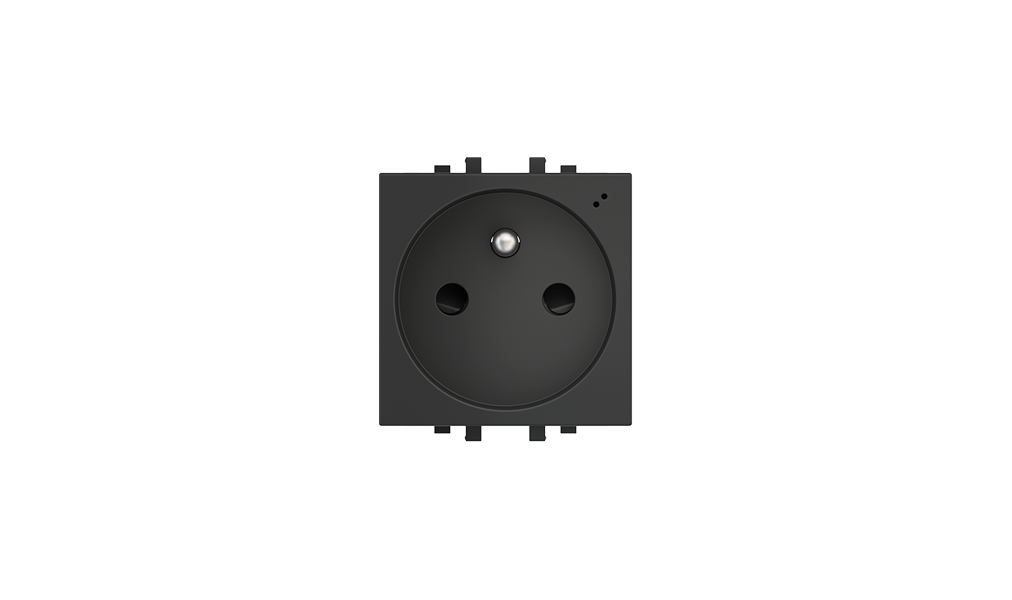

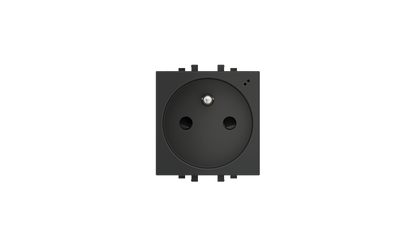

EK-PWT-FR — Module pour plaque carrée 45x45 mm

Version au format 45x45 mm pour les plaques magnétiques Proxima et ERA, permettant d'intégrer une prise française dans la même plaque qu'un bouton-poussoir ou un thermostat KNX.

Compatibilité et montage

Les prises EK-PWS-FR s'installent dans toutes les plaques Ekinex avec fenêtre 55x55 mm — séries Signum, 20venti, 71, FF — en versions Deep, Surface et NF. Elles sont compatibles avec les cadres Form et Flank ainsi qu'avec les installations sans cadre (version NF). La plaque et le cadre sont à commander séparément.

Applications

  • Hôtellerie France/Belgique : prises de chambre conformes NF C 15-100 avec volets, version USB pour la clientèle internationale
  • Résidentiel : intégration harmonieuse dans les installations domotiques KNX existantes
  • Tertiaire : bureaux ouverts avec USB au poste de travail
  • Espaces communs : recharge discrète dans les halls, salles d'attente et restaurants

Caractéristiques techniques

  • Standard : 2P+T 16A 250V~ type E (français/belge)
  • Fréquence : 50/60 Hz
  • Section câble : 1,5 à 2,5 mm²
  • Connexion : bornes à ressort (EK-PWS-FR) / bornes à vis (EK-PWS-FR-USB)
  • USB-A : 2,4A 12W / USB-C : 3,0A 15W (version USB uniquement)
  • Contacts protégés par volets
  • Profondeur de montage min. : 40 mm
  • Dimensions : 71x71x42,7 mm
  • Classe de sécurité 2 (double isolation)
  • Température : -10°C / +40°C — IP20

Fonctions / Caractéristiques

  • Prise 2P+T 16A type E (français/belge) avec volets de sécurité
  • Format 55x55 mm — compatible toutes plaques Ekinex séries FF, 71, 20venti, Signum
  • Version USB : double port USB-A 12W + USB-C 15W
  • Version 45x45 mm (EK-PWT-FR) pour plaques Proxima et ERA
  • Conforme norme NF C 61-314
