Ekinex - Série FF - 71 - Cadres plastique
Les cadres plastique des séries FF et 71 Ekinex® constituent la solution d'habillage entrée de gamme pour les boutons-poussoirs, thermostats et modules d'appareillage de ces deux séries phares. Disponibles en version Flank rectangulaire (2 postes) ou carrée, ils s'adaptent à toutes les configurations d'installation standard et offrent un choix de coloris pour s'intégrer harmonieusement à chaque environnement.
La série FF (Form Factor) et la série 71 sont les deux séries murales les plus déployées de la gamme Ekinex, présentes dans des milliers d'installations résidentielles, hôtelières et tertiaires à travers le monde. Les cadres plastique en sont les accessoires de finition les plus courants, conçus pour offrir une présentation soignée à moindre coût tout en garantissant la compatibilité mécanique avec l'ensemble des modules disponibles.
Deux formats principaux

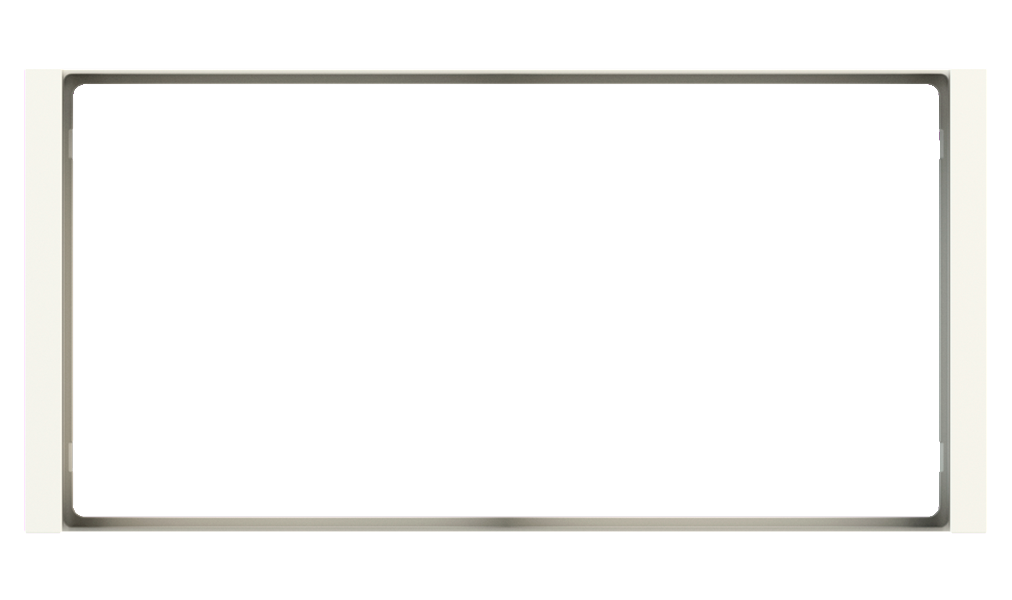

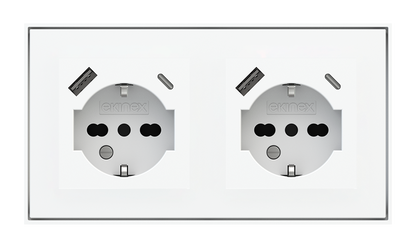

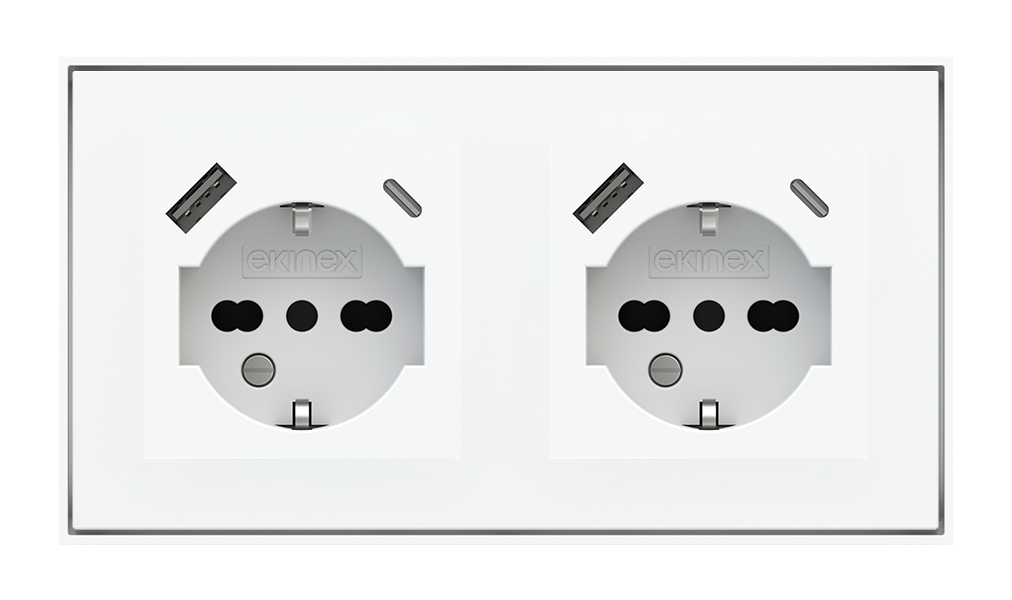

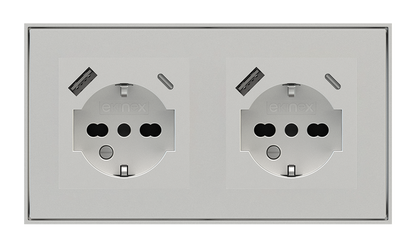

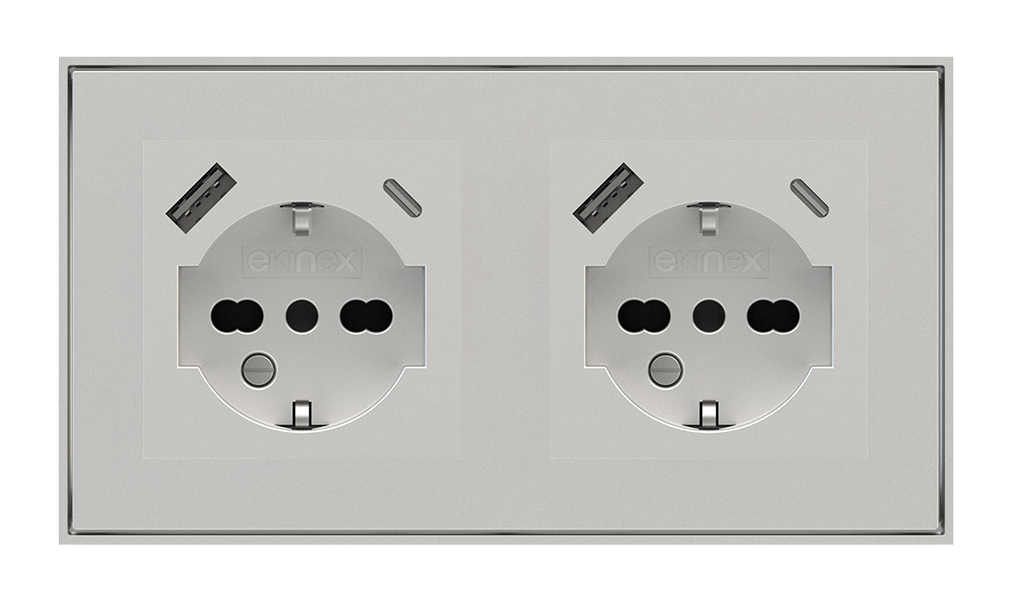

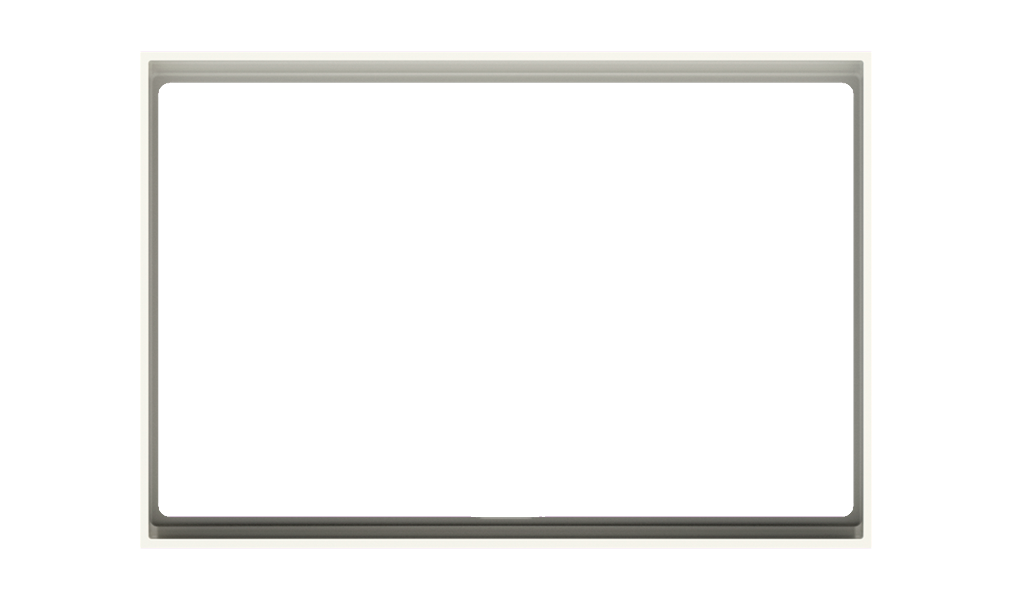

EK-FL2 — Cadre rectangulaire Flank 2 postes (80x165 mm)

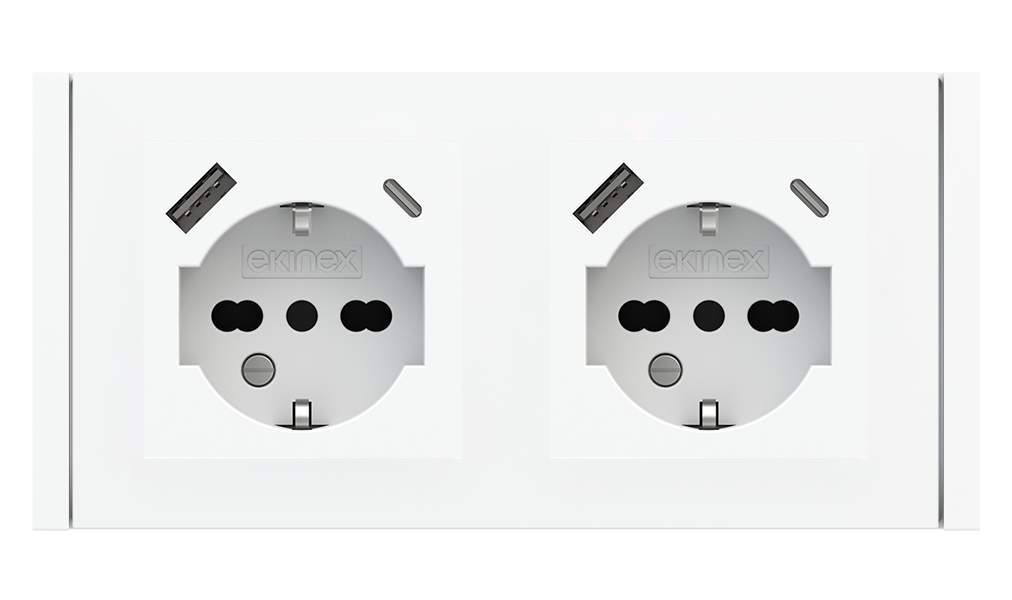

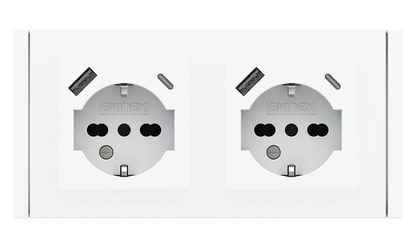

Le cadre rectangulaire 2 postes est la référence standard pour les emplacements muraux à entraxe 71 mm. Il accueille deux modules côte à côte — par exemple un bouton-poussoir KNX et une prise électrique, ou deux boutons pour une commande double. Disponible en plastique blanc standard (EK-FL2-GAA) et en blanc pur (EK-FL2-GAR), il s'installe sur boîte d'encastrement double standard avec un montage en quelques secondes via les clips d'ancrage intégrés.

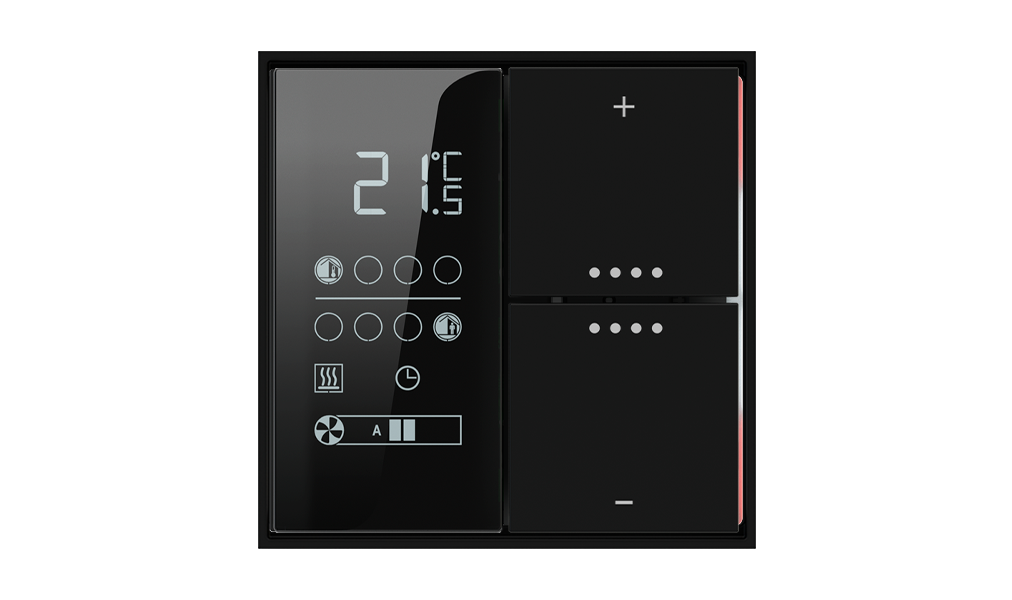

EK-FLQ — Cadre carré Flank (94x80 mm)
Le cadre carré est conçu pour les installations mono-module au format carré — le format de prédilection des boutons-poussoirs FF et 71 qui occupent une fenêtre de 55x55 mm. Disponible en trois coloris : blanc (EK-FLQ-GAA), noir (EK-FLQ-GAE) et argent (EK-FLQ-GAG). C'est la référence la plus utilisée en hôtellerie pour les points de commande individuels de chambre.
Compatibilité et montage

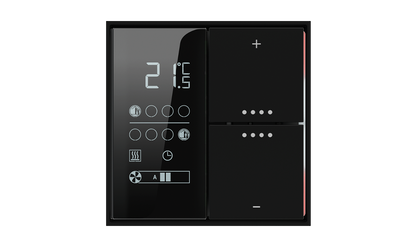

Ces cadres sont compatibles avec l'intégralité des modules des séries FF et 71 Ekinex — boutons-poussoirs KNX (EK-ED2-TP, EK-E23-TP), thermostats (EK-EP2-TP, EK-E73-TP), écrans Touch&Control, lecteurs de cartes — et peuvent recevoir également des modules d'appareillage tiers au format 55x55 mm via les adaptateurs EK-A71. Le montage s'effectue directement sur boîte d'encastrement ronde ou carrée standard, sans outil particulier.
Pour les projets nécessitant des finitions plus haut de gamme — métal, Fenix NTM, métal HT — Ekinex propose les gammes de cadres métal et Fenix NTM compatibles avec les mêmes modules.
Applications
- Hôtellerie 2 et 3 étoiles : finition propre et durable pour les chambres standard, les couloirs et les espaces communs
- Résidentiel collectif : logements neufs ou rénovés nécessitant une solution robuste et économique
- Tertiaire fonctionnel : bureaux, écoles, établissements de santé où la fiabilité prime sur l'esthétique premium
- Chantiers en volume : standardisation sur l'ensemble d'un immeuble ou d'un programme immobilier
Caractéristiques techniques
- Matériau : plastique ABS haute qualité
- Format EK-FL2 : rectangulaire 80x165 mm, 2 fenêtres
- Format EK-FLQ : carré 94x80 mm, 1 fenêtre
- Compatible modules FF et 71 (fenêtre 55x55 mm)
- Montage : boîte d'encastrement ronde ou carrée standard
- Entraxe double : 71 mm (EK-FL2)
- Degré de protection : IP20
- Température de fonctionnement : 0°C / +45°C
Fonctions / Caractéristiques
- Cadre version Flank pour séries FF et 71
- Format rectangulaire 2 postes (EK-FL2) ou carré 1 module (EK-FLQ)
- Coloris disponibles : blanc, blanc pur, noir, argent (selon référence)
- Compatible modules FF et 71 Ekinex et modules tiers 55x55 mm
- Montage sans outil sur boîte d'encastrement standard
- Gamme évolutive : upgrade vers cadres métal ou Fenix NTM sans changer les modules
Fiche Technique :
