Ekinex - Passerelle Modbus
La passerelle Modbus KNX Ekinex® EK-BH1-TP est le module d'interface bidirectionnel entre le protocole industriel Modbus (RS485 série ou TCP/IP) et le bus KNX, permettant l'intégration dans un système domotique KNX de tous les équipements parlant Modbus — régulateurs de climatisation, onduleurs solaires, compteurs d'énergie, générateurs, équipements industriels. Jusqu'à 250 points de données Modbus sont exposés sur le bus KNX.
Modbus est le protocole industriel le plus répandu au monde. Des dizaines de milliers d'équipements — régulateurs de CVC, compteurs d'eau/gaz/électricité, variateurs de vitesse, automates de production d'énergie — communiquent via Modbus RS485 ou TCP. La passerelle EK-BH1-TP rend ces équipements accessibles depuis KNX et Delégo, permettant leur supervision et leur contrôle depuis la même interface que l'éclairage et le chauffage.
Les trois versions

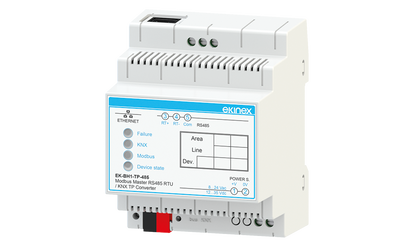

- EK-BH1-TP-485 — Modbus RTU sur RS485

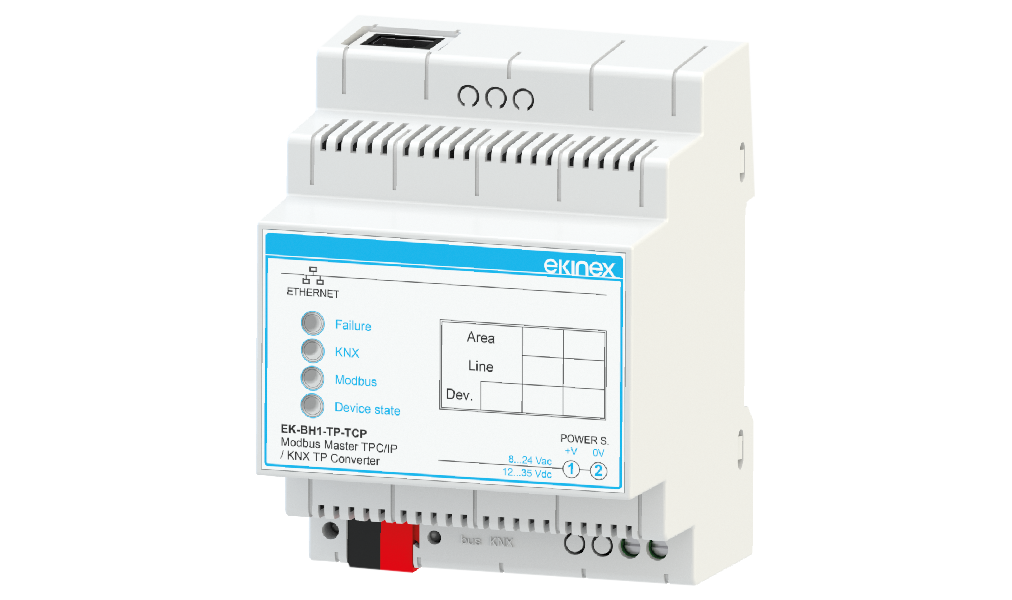

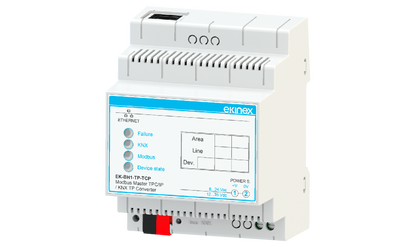

- EK-BH1-TP-TCP — Modbus TCP sur Ethernet

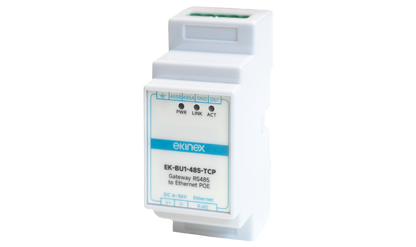

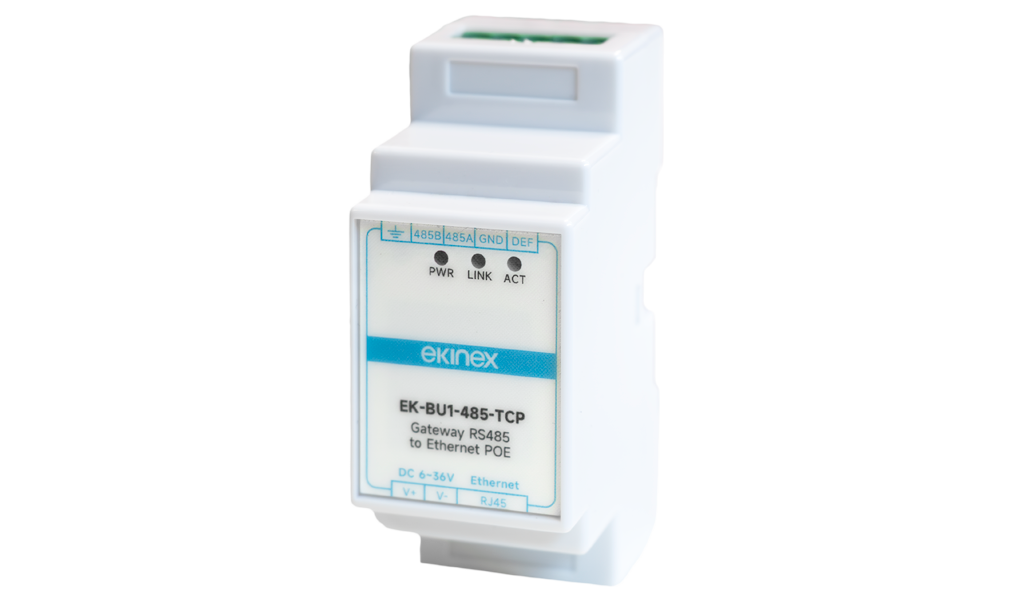

- EK-BU1-485-TCP — Convertisseur Modbus RS485 vers TCP (sans KNX)
Caractéristiques techniques
- Protocoles : Modbus RTU/TCP + KNX TP
- Capacité : jusqu'à 250 points de données
- RS485 : vitesses de 1200 à 115200 bps
- Ethernet : 10/100 Mbps (version TCP)
- Alimentation : bus KNX 30Vdc + alimentation externe
- Montage : rail DIN 35mm
Fonctions / Caractéristiques
- Intégration équipements Modbus dans KNX
- Jusqu'à 250 points de données bidirectionnels
- Versions RS485 et TCP/IP
- Compatible Delégo pour supervision
Fiche Technique :
