Ekinex - Passerelle DALI

Créer un compte

La passerelle DALI KNX Ekinex® EK-BF1-TP est le module d'interface bidirectionnel entre le bus DALI-2 (Digital Addressable Lighting Interface) et le bus KNX TP, permettant l'intégration complète des luminaires adressables DALI dans un système domotique KNX. Elle gère l'adressage individuel de chaque luminaire DALI, le contrôle des groupes, les scènes lumineuses et le retour d'état en temps réel — depuis les boutons muraux KNX Ekinex ou l'interface Delégo.

DALI-2 est le protocole de contrôle d'éclairage professionnel le plus répandu dans les bâtiments tertiaires, les hôtels et les musées. Il permet d'adresser chaque driver LED ou ballast individuellement, de lire son état en temps réel (allumé/éteint/en défaut/niveau de variante), de le regrouper en zones logiques et de programmer des scènes lumineuses mémorisées dans les drivers eux-mêmes. Associé au KNX, DALI offre le système d'éclairage le plus flexible et le plus fiable du marché.

Les deux versions

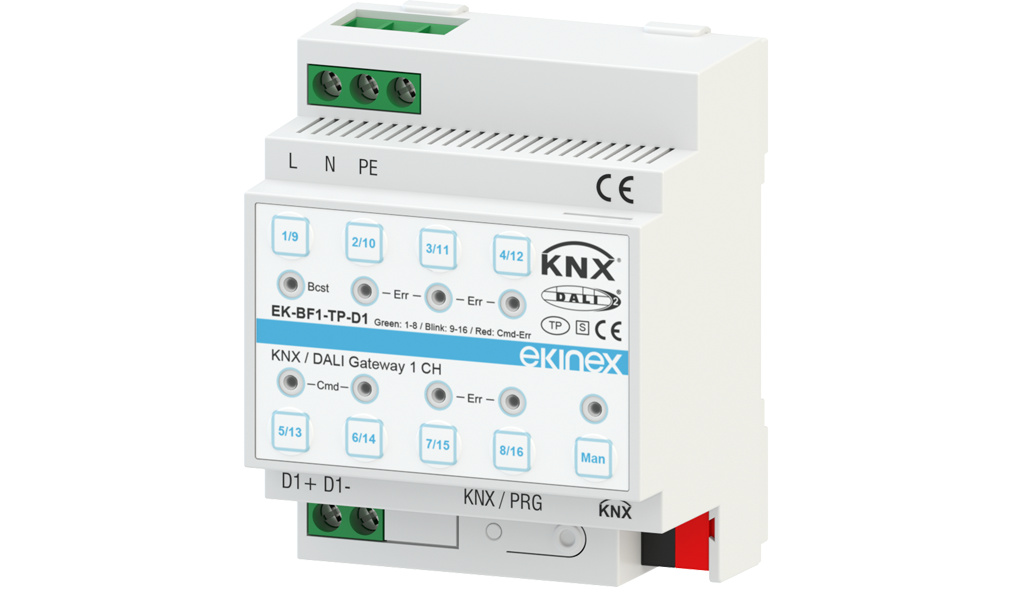

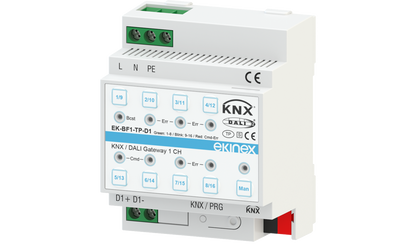

  • EK-BF1-TP-D1 — 1 segment DALI, jusqu'à 64 devices

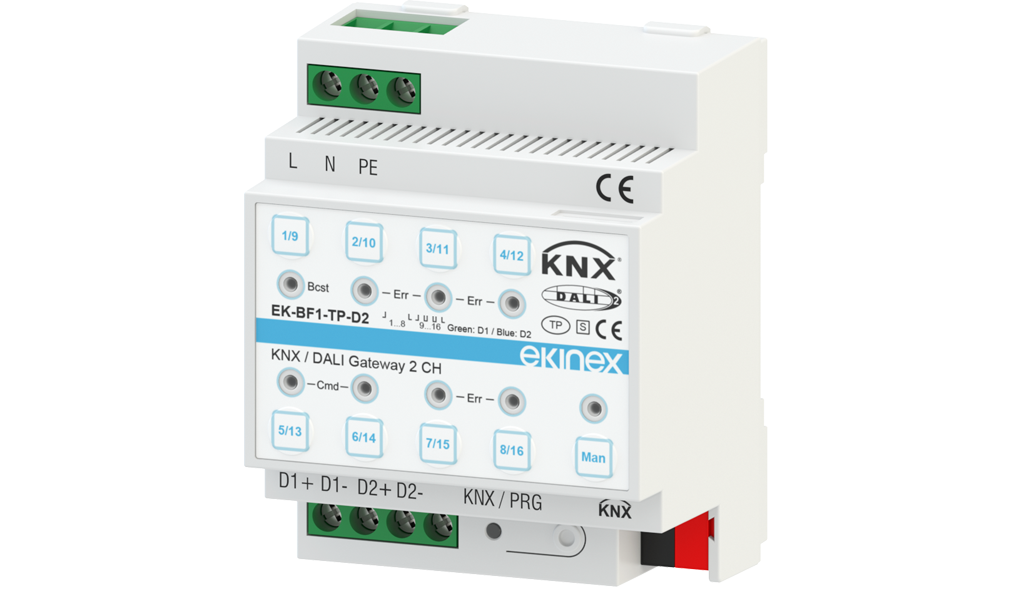

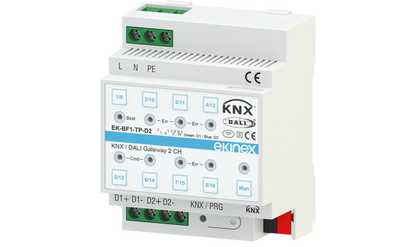

  • EK-BF1-TP-D2 — 2 segments DALI indépendants, jusqu'à 128 devices

Caractéristiques techniques

  • Protocoles : DALI-2 (IEC 62386) + KNX TP
  • EK-BF1-TP-D1 : 1 segment, 64 adresses DALI
  • EK-BF1-TP-D2 : 2 segments, 128 adresses DALI
  • Alimentation bus DALI : intégrée
  • Alimentation KNX : bus 30Vdc
  • Montage : rail DIN 35mm
  • Configuration : ETS5/6

Fonctions / Caractéristiques

  • Intégration DALI-2 dans KNX
  • Adressage individuel chaque driver/ballast
  • Gestion de groupes et scènes DALI
  • Retour d'état en temps réel (état, défauts)
  • 1 ou 2 segments DALI selon version

Fiche Technique :
