Ekinex - Module Fonctions Logiques

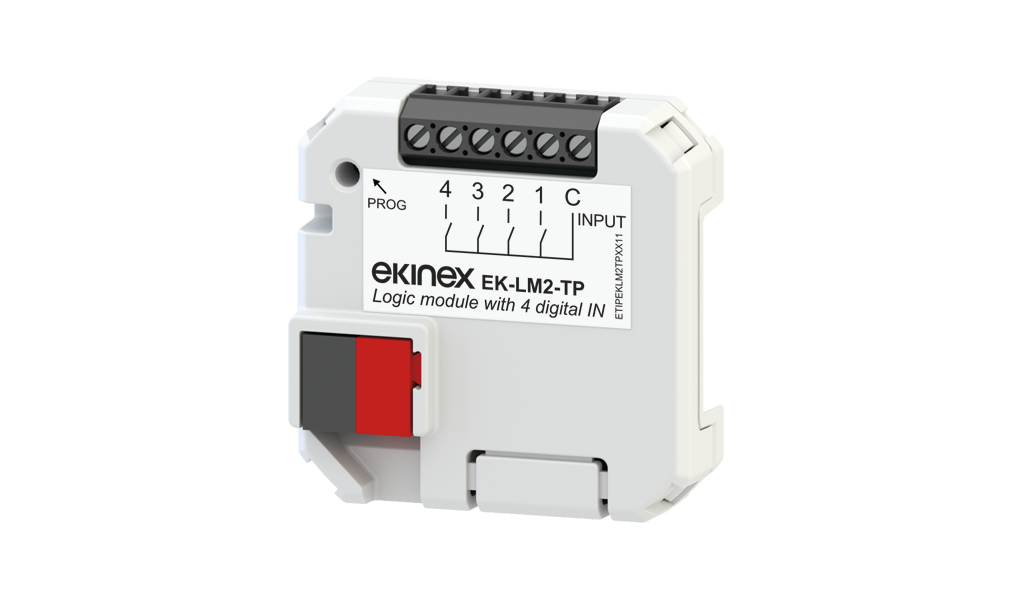

Le module de fonctions logiques KNX Ekinex® EK-LM2-TP est un module de traitement logique KNX qui permet de créer des automatisations avancées sans programmation complexe. Il exécute des opérations logiques (ET, OU, XOR, NOT, NAND, NOR), des temporisations, des seuils et des conversions de valeur directement sur le bus KNX, ouvrant la voie à des scénarios d'automatisation sophistiqués que les fonctions ETS basiques ne permettent pas d'implémenter.
Dans une installation KNX standard, les automatisations sont configurées directement dans les actionneurs et les capteurs. Mais pour des logiques complexes — "allume la lumière si le détecteur détecte une présence ET que la luminosité est inférieure à 200 lux ET que ce n'est pas la nuit" — il faut un module de logique dédié. L'EK-LM2-TP prend en charge ce type de condition multi-critères en temps réel, sans serveur externe.
Fonctionnalités principales
- 12 blocs logiques : chaque bloc peut implémenter ET, OU, XOR, NOT, NAND, NOR avec jusqu'à 4 entrées
- Temporisateurs : délai à l'allumage, délai à l'extinction, impulsion, minuterie
- Seuils : comparaison de valeurs (supérieur, inférieur, égal) avec hystérésis
- Conversions : conversion de types de données KNX (bit, byte, entier, flottant)
- Scènes : gestion de scènes complexes avec conditions
Applications
- Automatisation conditionnelle : éclairage basé sur présence ET luminosité
- Sécurité : alarme si fenêtre ouverte ET température < seuil
- Hôtellerie : scènes complexes selon présence client, heure, saison
Caractéristiques techniques
- 12 blocs logiques indépendants avec 4 entrées max chacun
- Opérations : ET, OU, XOR, NOT, NAND, NOR
- Temporisateurs et seuils intégrés
- Alimentation : bus KNX 30Vdc
- Montage : rail DIN 35mm
- Configuration : ETS5/6
Fonctions / Caractéristiques
- 12 blocs logiques programmables
- Temporisateurs, seuils et conversions de valeurs
- Automatisations conditionnelles multi-critères
- Configuration ETS5/6
Fiche Technique :
