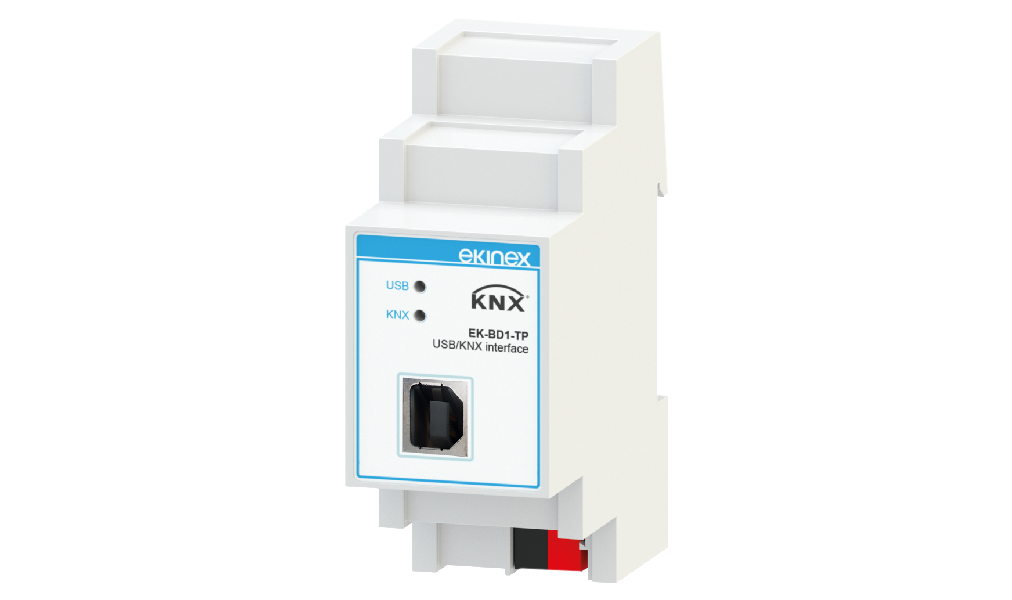

L'interface USB KNX Ekinex® EK-BD1-TP est le module de connexion bidirectionnel entre un PC et le bus KNX TP, permettant la programmation et la configuration des appareils KNX via le logiciel ETS (Engineering Tool Software) de la KNX Association. C'est l'outil indispensable de tout intégrateur KNX pour la mise en service, la modification et le diagnostic d'une installation domotique KNX.

Sans interface de programmation, les appareils KNX restent à leur configuration d'usine (par défaut, adresse 15.15.255). La mise en service d'une installation KNX consiste à attribuer des adresses individuelles à chaque appareil et à configurer leurs paramètres et associations dans le logiciel ETS. L'EK-BD1-TP est le pont entre l'ordinateur de l'intégrateur et le bus KNX — il convertit les protocoles USB/IP de l'ordinateur en signaux KNX TP.

Caractéristiques techniques

  • Interface : USB vers KNX TP bidirectionnel
  • Compatible : ETS5, ETS6, ETS Inside
  • Alimentation : bus KNX 30Vdc (pas de connexion secteur requise)
  • Montage : rail DIN 35mm
  • Connectique : USB Type-B côté PC, bornier bus KNX côté installation
  • Protocole : KNX standard, compatible tous appareils KNX

Fonctions / Caractéristiques

  • Connexion PC-bus KNX pour programmation ETS
  • Bidirectionnel : programmation et lecture de l'état des appareils
  • Alimenté par le bus KNX — pas d'alimentation externe
  • Diagnostic du bus : mesure de charge, détection de conflits d'adresses
  • Compatible ETS5/6/Inside
