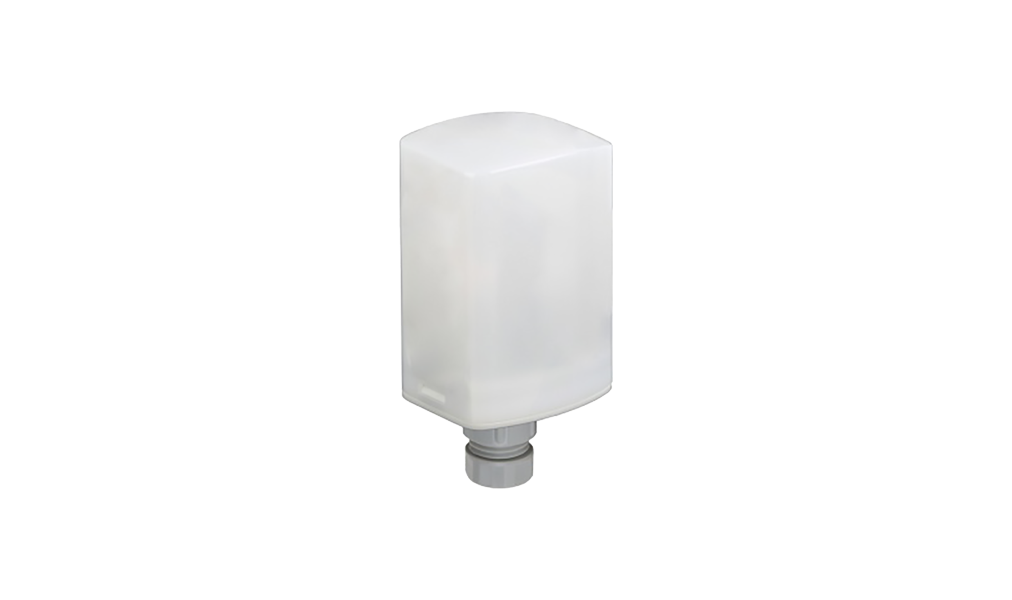

Le module GPS Ekinex® EK-GPS-1 est un capteur externe de positionnement par satellite conçu pour fournir au système KNX les données de date, d'heure et de coordonnées géographiques en temps réel. Directement connecté à l'interrupteur horaire astronomique Ekinex (EK-TM1-TP), il permet de calculer avec précision les heures de lever et de coucher du soleil pour n'importe quel lieu sur Terre, sans intervention manuelle ni mise à jour logicielle.

Dans une installation KNX complète, la gestion de l'éclairage naturel est l'une des automatisations les plus appréciées : stores qui se lèvent au lever du soleil, éclairage extérieur qui s'allume au coucher, occultation automatique en cas d'ensoleillement intense. Toutes ces automations reposent sur une donnée critique : l'heure solaire réelle au lieu d'installation. Le module GPS EK-GPS-1 fournit cette donnée avec une précision satellitaire, sans besoin de configuration manuelle des coordonnées.

Fonctionnement et intégration

Le module GPS s'installe à l'extérieur ou en position avec vue sur le ciel (fenêtre, toiture, terrasse) et se connecte par câble à l'interrupteur horaire EK-TM1-TP dans le tableau électrique. Il fournit en continu :

  • La date et l'heure exactes synchronisées par les satellites GPS, avec une précision de ±1 seconde — éliminant la dérive de l'horloge interne sur le long terme
  • Les coordonnées géographiques (latitude/longitude) du site d'installation, permettant au TM1-TP de calculer les heures astronomiques précises de lever et coucher du soleil pour ce lieu spécifique

Le résultat est une automatisation solaire parfaitement calibrée : les stores s'orientent exactement au coucher du soleil local, pas à une heure générique. En hiver à Lille vs en été à Nice, les heures sont totalement différentes — le GPS s'adapte automatiquement.

Avantages par rapport à une configuration manuelle

Sans GPS, l'installateur doit encoder manuellement les coordonnées géographiques dans l'ETS et compter sur l'horloge interne du TM1-TP — qui dérive d'environ 1 à 2 minutes par mois. Sur un hôtel où les stores de 80 chambres doivent se lever synchronisés au lever du soleil, une dérive de 15 minutes après 8 mois est visible et source de plainte client. Avec le GPS, la synchronisation est permanente et automatique.

Applications

  • Gestion solaire précise : calcul automatique du lever/coucher du soleil pour la commande des stores, volets, brise-soleil
  • Éclairage extérieur : allumage/extinction au crépuscule/aube calculés à la minute près, sans dépendre d'une sonde de luminosité
  • Installations itinérantes : yachts ou projets mobiles où les coordonnées changent — le GPS s'adapte en continu
  • Synchronisation réseau : le TM1-TP peut redistribuer l'heure GPS sur le bus KNX, synchronisant tous les appareils de l'installation

Caractéristiques techniques

  • Technologie : récepteur GPS civil multicanaux
  • Données fournies : date, heure UTC, latitude, longitude
  • Précision horloge : synchronisation satellitaire permanente (±1 s)
  • Connexion : câble vers EK-TM1-TP (interrupteur horaire KNX)
  • Installation : extérieure ou avec vue sur le ciel, boîtier résistant aux intempéries
  • Température de fonctionnement : -20°C / +60°C (usage extérieur)

Fonctions / Caractéristiques

  • Capture date, heure et coordonnées GPS en temps réel
  • Synchronisation permanente de l'horloge KNX par satellite
  • Calcul astronomique précis lever/coucher du soleil
  • Compatible exclusivement avec EK-TM1-TP (interrupteur horaire Ekinex)
  • Adaptatif : suit automatiquement les changements de saison et de lieu
  • Élimine la dérive d'horloge et les erreurs de configuration manuelle
