Ekinex - Actionneurs Variateurs

Quantité

Les actionneurs variateurs Ekinex® sont les modules de tableau électrique qui pilotent l'intensité lumineuse des sources LED et halogènes dans un système KNX. Montés sur rail DIN 35 mm, ils s'installent dans le tableau électrique et reçoivent les commandes des boutons-poussoirs KNX pour varier l'éclairage de 0 à 100 %, créer des ambiances, gérer les plages horaires et automatiser l'éclairage en fonction de la présence ou de la luminosité naturelle.

L'éclairage représente 30 à 40 % de la consommation électrique d'un bâtiment. Un variateur KNX bien configuré peut réduire cette consommation de 20 à 50 % en combinant la variation d'intensité, l'extinction automatique et la gestion de la lumière du jour. Les actionneurs variateurs Ekinex couvrent l'ensemble du spectre technologique actuel — DALI-2 pour les installations professionnelles, KNX direct pour les installations résidentielles — avec des versions haute tension (230V) et basse tension (12-48V DC).

Les références de la gamme

EK-GD1-DL-4-HV — Variateur DALI-2, 4 canaux haute tension (90-230V AC)

Passerelle-variateur DALI-2 à 4 canaux indépendants, tension 90-230V AC 50/60Hz, puissance maximale de 200W par canal (800W total). Le protocole DALI-2 offre un adressage individuel de chaque luminaire sur le bus, un retour d'état en temps réel (lampe allumée/éteinte/en défaut), la gestion des groupes et des scènes DALI nativement. Idéal pour les installations commerciales, hôtelières ou tertiaires où chaque luminaire doit être adressable individuellement.

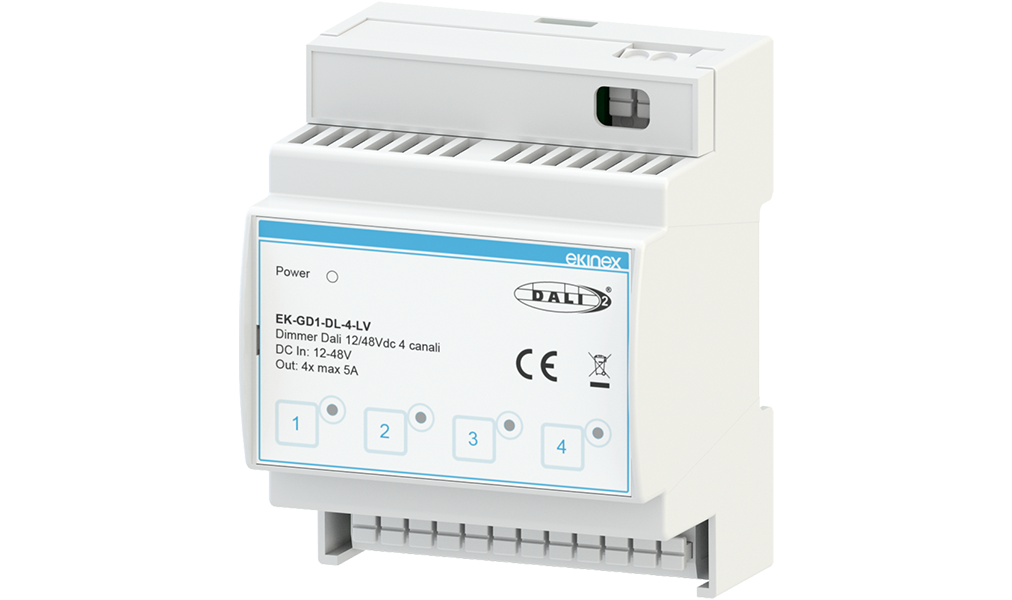

EK-GD1-DL-4-LV — Variateur DALI-2, 4 canaux basse tension (12-48V DC)

Variateur DALI-2 basse tension à 4 canaux indépendants (ou mode DT8 Temperature White pour 2 canaux couplés), tension 12-48V DC, puissance totale 480W. Compatible avec les drivers LED basse tension à entrée DALI-2. En mode DT8, il permet le pilotage de la température de couleur (Tunable White) pour une ambiance lumineuse adaptée à l'activité — lumière froide pour le travail, lumière chaude pour la détente.

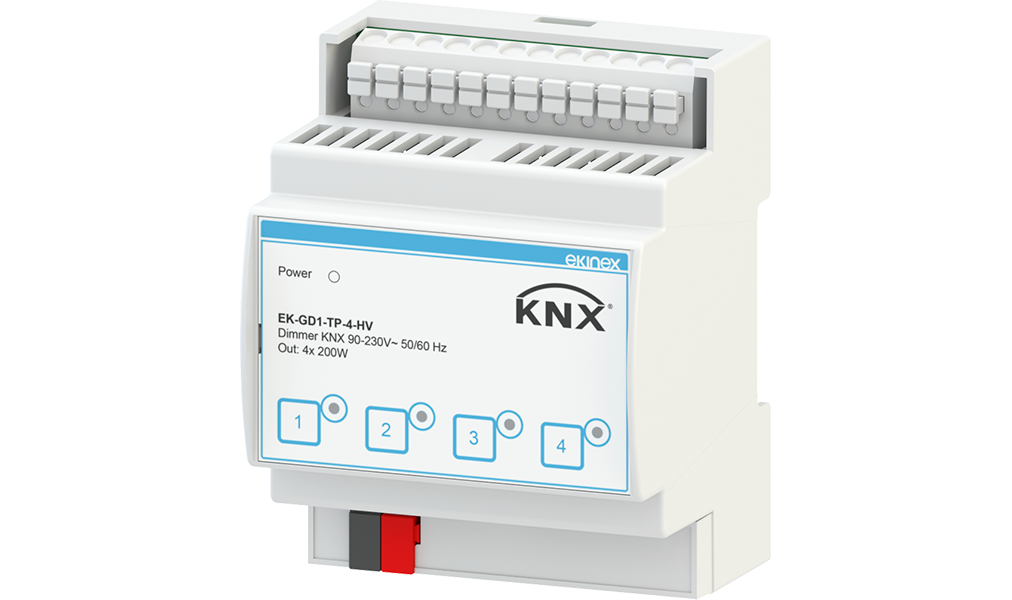

EK-GD1-TP-4-HV — Variateur KNX 4 canaux haute tension (90-230V AC)

Variateur KNX direct à 4 canaux indépendants, tension 90-230V AC. La solution de référence pour les projets résidentiels et hôteliers en KNX pur, sans infrastructure DALI. Variation par phase (TRIAC ou leading edge selon configuration), compatible avec la majorité des sources LED dimmables du marché. Configuration via ETS5/6, programmation complète des plages de variation, des temps de montée/descente et des scènes.

EK-GD1-TP-4-HV-N — Variateur KNX 4 canaux avec neutre commun

Version avec neutre commun à tous les canaux, pour les installations où le schéma électrique impose un neutre partagé. Fonctionnalités identiques à l'EK-GD1-TP-4-HV.

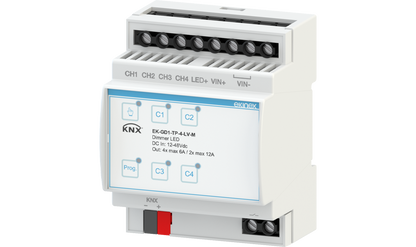

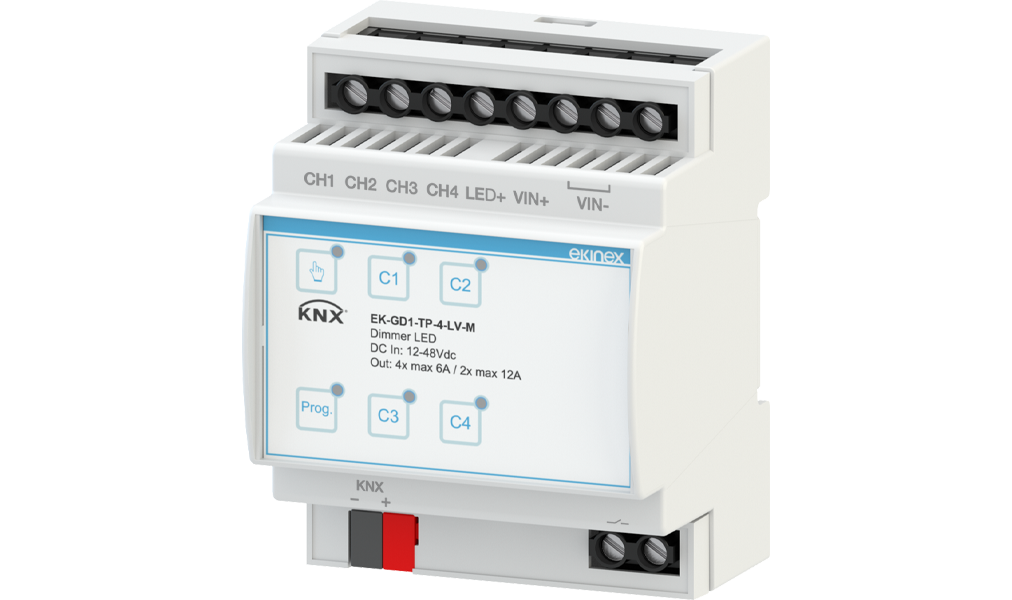

EK-GD1-TP-4-LV-M — Variateur KNX 4 canaux basse tension monochromatique (12-48V DC)

Variateur KNX basse tension pour rubans LED ou drivers LED à entrée 0-10V, 4 canaux monochromatiques indépendants. Idéal pour les installations de ruban LED encastrées dans les faux plafonds, les niches, les meubles ou les façades architecturales.

Applications sectorielles

Hôtellerie : variation de l'éclairage de chambre avec scènes prédéfinies (bienvenue, nuit, maquillage, cinéma), gestion centralisée depuis Delégo
Résidentiel premium : éclairage architectural, rubans LED, variation salon/cuisine/chambre depuis les boutons-poussoirs ou l'app smartphone
Tertiaire et bureaux : variation automatique en fonction de la luminosité naturelle (couplage avec détecteur EK-SG2-TP), économies d'énergie certifiées
Spa et wellness : scènes lumineuses programmées par type de soin, contrôle individuel de chaque zone via DALI-2
Restauration : ambiances différenciées selon le service (déjeuner vs dîner) programmées en plage horaire

Caractéristiques techniques

EK-GD1-DL-4-HV : DALI-2, 4 canaux, 90-230V AC, 200W/canal, 800W total
EK-GD1-DL-4-LV : DALI-2, 4 canaux ou DT8-TW, 12-48V DC, 480W total
EK-GD1-TP-4-HV : KNX TP, 4 canaux, 90-230V AC
EK-GD1-TP-4-HV-N : KNX TP, 4 canaux, 90-230V AC, neutre commun
EK-GD1-TP-4-LV-M : KNX TP, 4 canaux, 12-48V DC, monochromatique
Montage : rail DIN 35 mm, tableau électrique
Configuration : ETS5/6 (versions KNX), logiciel DALI (versions DALI-2)
Température de fonctionnement : 0°C / +45°C
Degré de protection : IP20

Fonctions / Caractéristiques

Variation d'intensité lumineuse 0-100%
Gestion des scènes d'éclairage (jusqu'à 64 scènes par canal en mode KNX)
Programmation de plages horaires
Couplage avec détecteurs de présence et de luminosité pour extinction automatique
Retour d'état en temps réel sur bus KNX
Compatible rubans LED, drivers DALI-2 et sources dimmables 230V
Mode Tunable White (température de couleur) sur versions DT8
