Les actionneurs de thermorégulation Ekinex® sont les modules KNX de tableau électrique dédiés à la gestion des systèmes de climatisation à ventilo-convecteurs (fan coils). Ils pilotent directement les motoventilateurs, les vannes de régulation et les volets de by-pass pour maintenir la température de consigne dans chaque pièce, en mode chauffage ou refroidissement, avec une précision et un confort optimaux.

Le ventilo-convecteur est le terminal de climatisation le plus répandu dans l'hôtellerie, le tertiaire et le résidentiel collectif. Chaque chambre d'hôtel, chaque bureau open space, chaque appartement en immeuble neuf dispose généralement d'un ou plusieurs fan coils. Les actionneurs Ekinex permettent d'intégrer ces équipements dans le système KNX, transformant une climatisation basique en un système de régulation intelligent, programmable et supervisa depuis Delégo.

Les références de la gamme

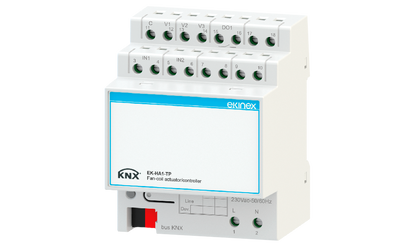

EK-HA1-TP — Actionneur pour fan coil, contrôle vitesse moteur

L'EK-HA1-TP contrôle un ventilo-convecteur à 3 vitesses de ventilateur (basse, moyenne, haute) avec gestion des vannes de chauffage et de refroidissement. Il inclut un régulateur PI intégré pour la régulation précise de la température d'ambiance. Compatible avec les thermostats KNX Ekinex (EK-EP2-TP, EK-E73-TP) pour une boucle de régulation complète.

EK-HB1-TP — Actionneur pour fan coil, variation continue

Version à variation continue de vitesse du motoventilateur (0-10V DC), pour un fonctionnement plus silencieux et une régulation plus fine. Idéal pour les hôtels et résidences haut de gamme où le bruit de l'appareil doit être imperceptible.

EK-HC1-TP — Actionneur pour fan coil 2 tubes avec by-pass

Contrôle un système 2 tubes (chauffage/refroidissement alternatif) avec volet de by-pass, pour les installations 2 tubes sans colonne hydraulique séparée. Gère automatiquement la commutation été/hiver et la protection anti-légionellose.

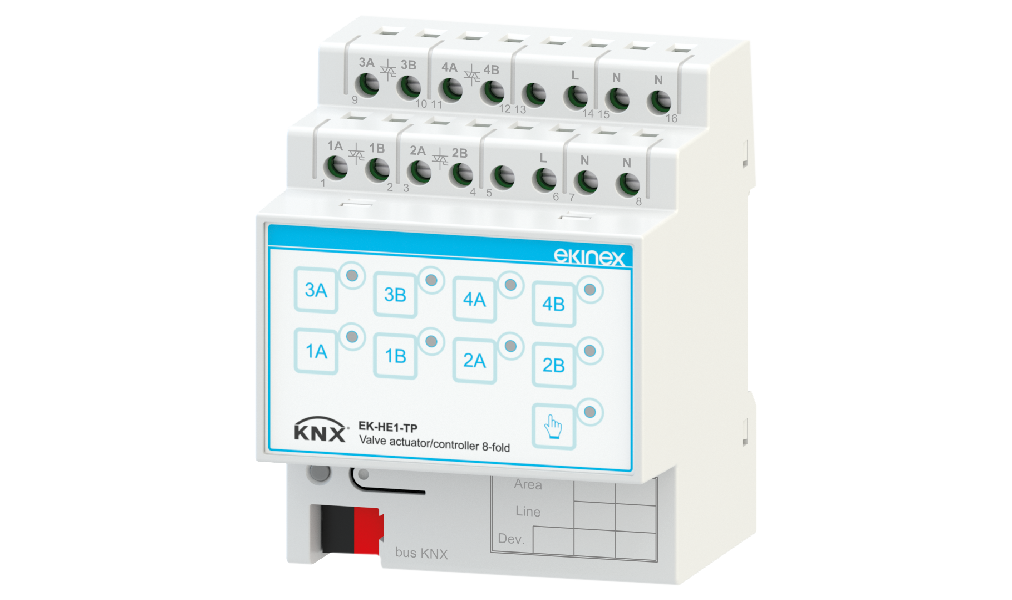

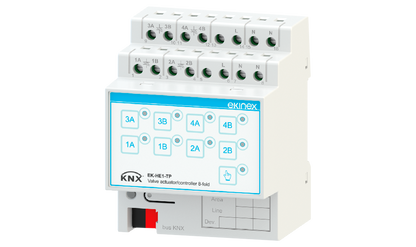

EK-HE1-TP — Actionneur à 8 canaux pour entraînements électrothermiques

8 sorties pour vannes électrothermiques (entraînements 24V AC/DC), utilisé dans les systèmes de plancher chauffant ou de plafond rayonnant avec distribution par manifold. Chaque sortie pilote une vanne de zone indépendante. Compatible avec les thermostats KNX Ekinex pour une régulation pièce par pièce.

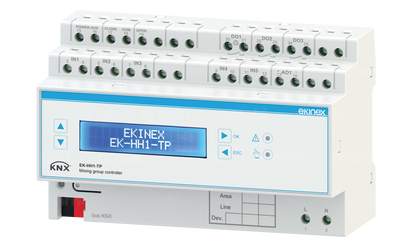

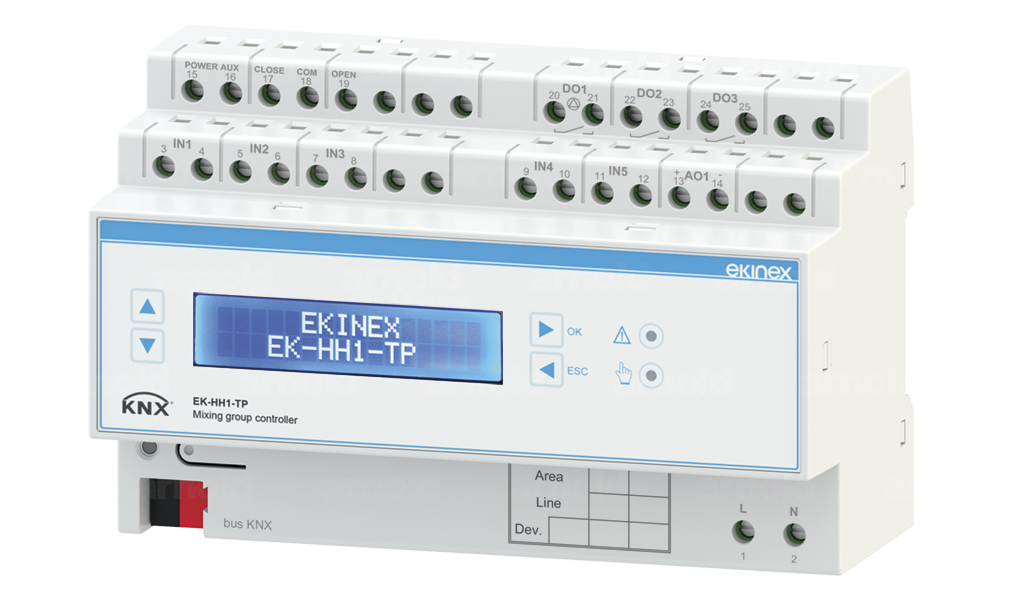

EK-HH1-TP — Contrôleur pour groupe de mélange

Module de régulation pour les groupes de mélange hydrauliques (pompe + vanne 3 voies), utilisé dans les installations avec circuits hydrauliques à température variable. Calcule la température de départ optimale en fonction des consignes de confort et des conditions extérieures. Idéal pour les grands ensembles résidentiels ou hôteliers avec production d'eau chaude/froide centralisée.

Applications sectorielles

Hôtellerie : régulation individuelle de la température par chambre, programmation DND (Ne pas déranger) avec mise en veille automatique, économies d'énergie en absence de client
Bureaux et tertiaire : régulation par zones open space, programmation horaire, intégration avec le système de contrôle d'accès pour extinction en fin de journée
Résidentiel collectif : plancher chauffant avec régulation pièce par pièce via EK-HE1-TP, comfort optimal avec économies sur la facture énergétique
Résidentiel haut de gamme : intégration dans les scènes KNX (scène "Départ" : mise en veille de la climatisation, scène "Retour" : remise en température 30 min avant l'arrivée)

Caractéristiques techniques

EK-HA1-TP : fan coil 3 vitesses, vannes chauffage/refroidissement, régulateur PI
EK-HB1-TP : fan coil variation continue 0-10V, régulateur PI
EK-HC1-TP : fan coil 2 tubes avec by-pass hydraulique
EK-HE1-TP : 8 sorties électrothermiques 24V AC/DC, 8 zones indépendantes
EK-HH1-TP : contrôleur groupe de mélange, pompe + vanne 3 voies
Alimentation bus KNX : 30 Vdc
Montage : rail DIN 35 mm
Configuration : ETS5/6
Température de fonctionnement : 0°C / +45°C
